Изготовление под заказ
Вакуумные рамки под заказ
Нестандартные размеры, сложная геометрия, индивидуальный расчет
Изготавливаем вакуумные рамки по размерам заказчика для сложной геометрии, нестандартных узлов и специальных условий контроля герметичности.
О заказных вакуумных рамках
Вакуумные рамки под заказ требуются в тех случаях, когда стандартная геометрия не перекрывает форму участка контроля, длину шва, конфигурацию узла или особенности поверхности.
Такой формат востребован для нестандартных резервуаров, сложных сварных соединений, трубных участков, пространственных узлов, комбинированной геометрии и других задач, где типовая рамка не обеспечивает рабочий охват зоны.
Для расчета подходят размеры, чертеж, эскиз, фото участка, схема изделия или техническое задание. Чем точнее исходные данные, тем быстрее можно подобрать исполнение и согласовать конфигурацию рамки.
Если задачу закрывает стандартная серия, обычно выбирают серийную позицию RUNDT, поскольку стандартные рамки почти всегда присутствуют в наличии или в производственной программе. Если стандарт не подходит, подготавливается вариант под заказ под конкретный объект.
Изготовление выполняется производителем RUNDT / ООО «ТЕХ НК», а состав решения и комплект документов определяются по типу рамки, области применения и характеру объекта.
Поддерживаемые типы и геометрии
- Плоская вакуумная рамка
- Вакуумная рамка для нахлесточных соединений
- Угловая вакуумная рамка для внутреннего угла
- Угловая вакуумная рамка для внешнего угла
- Круглая вакуумная рамка
- Квадратная вакуумная рамка
- Трубная вакуумная рамка
- Треугольная вакуумная рамка
- Вакуумная рамка 3D пирамида
- Кубическая
- Ромбовидная
- Щелевая
- Тройной нахлест
Специальные исполнения из ассортимента
Ниже приведены позиции спецназначения из ассортиментного файла RUNDT. Такие исполнения размещаются на отдельном расчете и оформляются по запросу.
| Наименование | Комментарий |
|---|---|

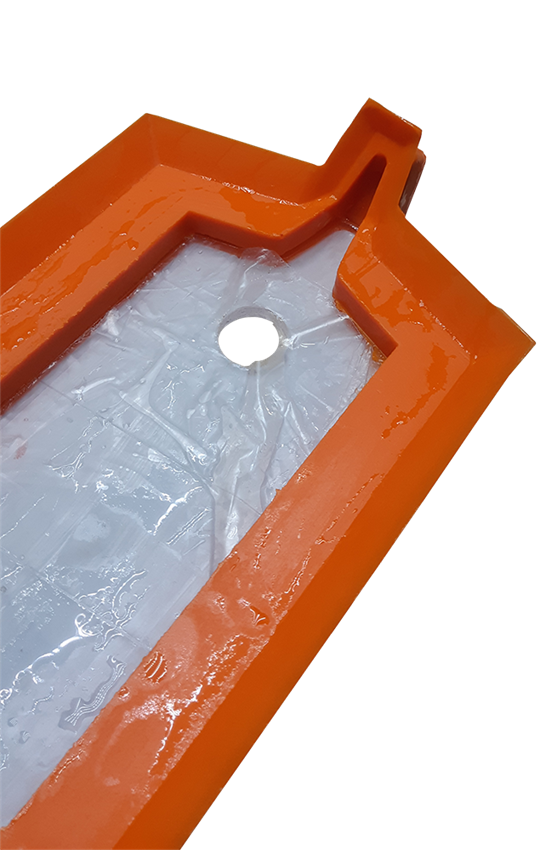

| Рамка вакуумная спецназначения 530х75 | Плоская щелевая, для контроля швов между закладными |
| Рамка вакуумная спецназначения D300 | Крышка вакууматора 150-300 мм |
| Рамка вакуумная спецназначения 420х420 | D315, люк вакуумно-смесительной камеры |
| Рамка вакуумная спецназначения 265х265 h16 | Дистанционный коврик для больших рамок |
| Рамка вакуумная спецназначения 210х60 | Для D720 и более, ЭЛАСТ для плоских, выпуклых и вогнутых поверхностей от 720 мм, 5 секций |

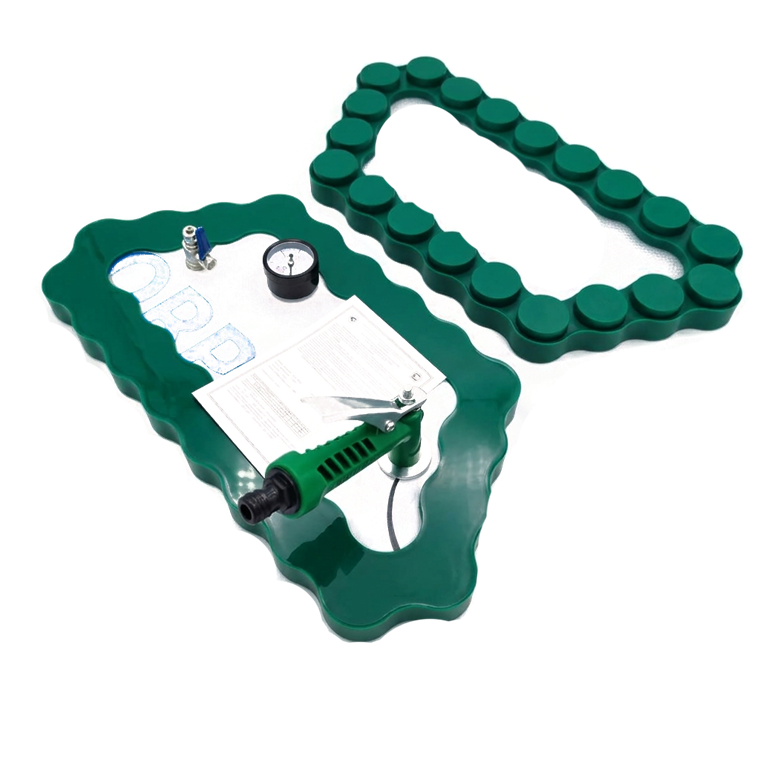

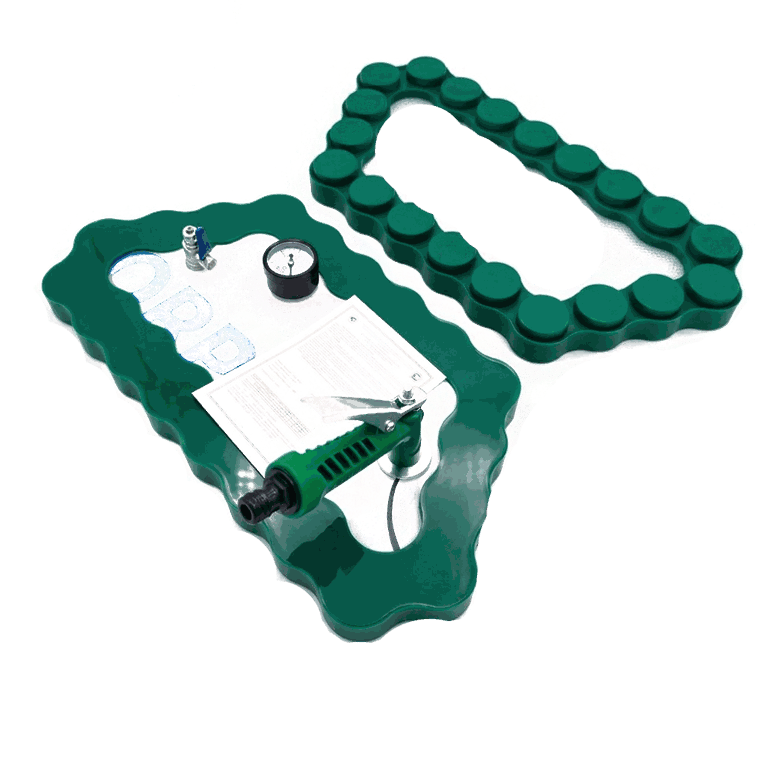

| Рамка вакуумная спецназначения 145х45 | Для торцевых швов теплообменника, фланец D920 |
| Рамка вакуумная спецназначения 145х45 | Для торцевых швов теплообменника, фланец D1120 |
| Рамка вакуумная спецназначения 550х510 | КРЕСТ, для перпендикулярных L-образных швов 1200 |
| Рамка вакуумная спецназначения 1450х450 | Для плоского теплообменника, рельеф по периметру |
| Рамка вакуумная спецназначения 250х250 h8 | Квадратная, тройной нахлест, правый |
| Рамка вакуумная спецназначения 250х250 h8 | Квадратная, тройной нахлест, левый |

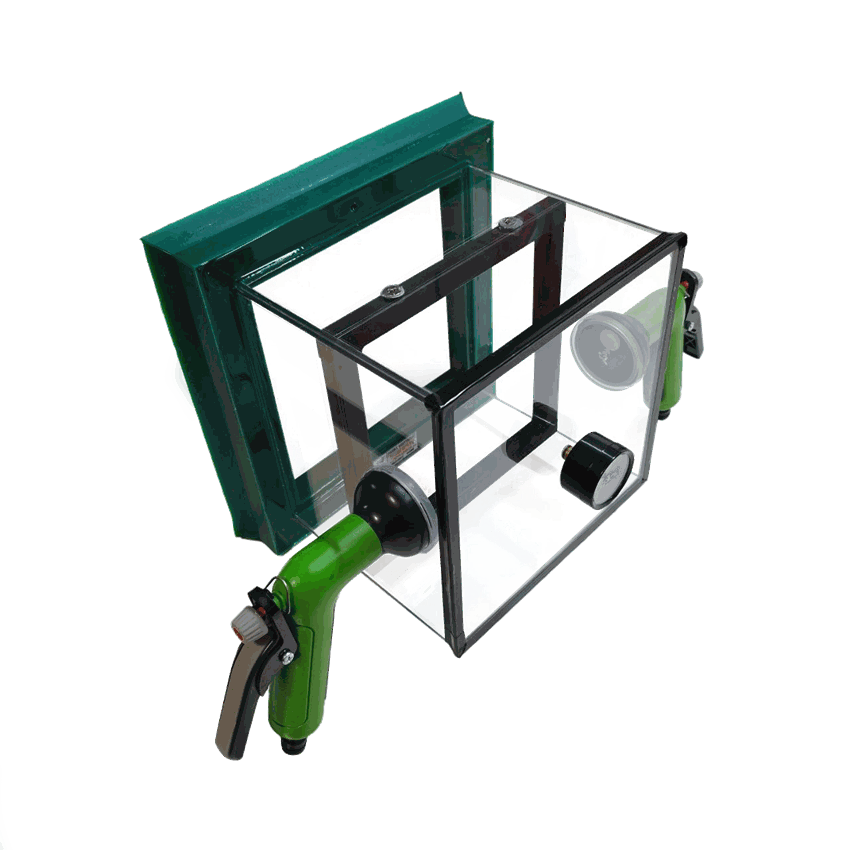

| Рамка вакуумная спецназначения 190х190 | Кубическая 210х210х220 |
| Рамка вакуумная спецназначения 100х100х100 | Внешний угол, 3 грани, пирамида |
| Рамка вакуумная спецназначения 300х300 | Кубическая 300х300х100 |
| Рамка вакуумная спецназначения 460х460 | Кубическая 460х460х130 |
Как строится работа
- Отправьте размеры, схему или ТЗ.
- Мы подберем тип рамки и проверим возможность стандартного исполнения.
- Если стандарт не подходит — подготовим предложение на изготовление под заказ.
Ориентиры по срокам
- Стандартные позиции — обычно в наличии
- Изготовление под заказ — 3–7 рабочих дней
- Сложные эксклюзивные конструкции — 20–30 рабочих дней
Примеры нестандартных исполнений
Подключены реальные изображения заказных и нестандартных рамок из вашего архива.
