Плоская вакуумная рамка
Подходит для прямых участков и типовых сварных соединений.
Размеры
620×80340×73
Применение
Контроль прямых сварныхРезервуары и емкостное
Основная линейка

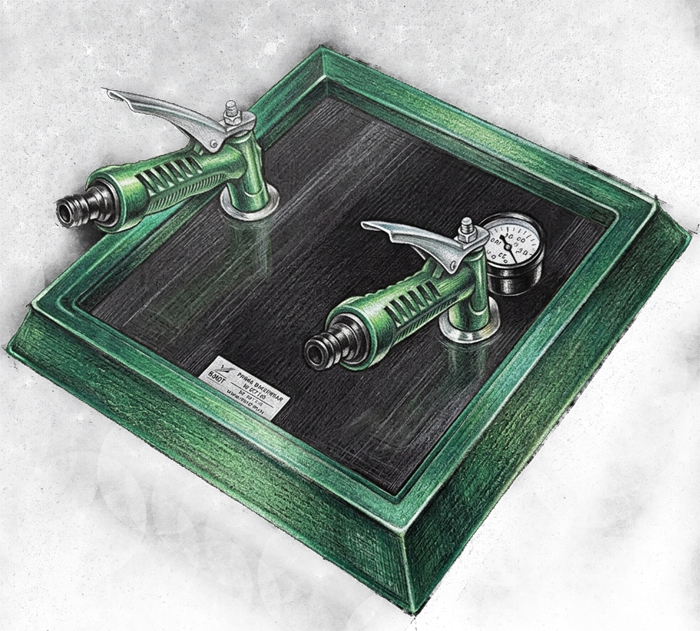

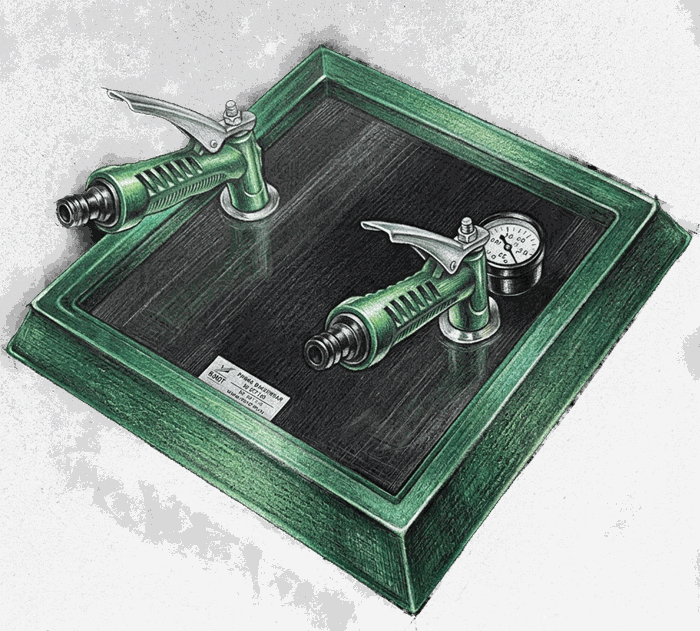

Вакуумные рамки для контроля герметичности
Типы рамок, типовые позиции и изготовление под задачи заказчика
На странице собраны основные типы вакуумных рамок RUNDT, типовые размеры, документы и ориентиры по подбору решений для разных задач контроля герметичности.
Производство
более 10 лет
Бренд RUNDT
с 2022 года
Ассортимент
100+ моделей
О вакуумных рамках RUNDT
Вакуумные рамки RUNDT используются для контроля герметичности сварных швов, резервуаров, трубопроводов, корпусов, емкостей и других конструкций, где требуется локальная проверка вакуумно-пузырьковым методом.
В направление входят стандартные плоские рамки, рамки для нахлеста, внутреннего и внешнего угла, круглые, квадратные, трубные, треугольные и пространственные исполнения. Для каждого типа подбираются форма рабочей зоны, типоразмер и конфигурация под конкретный участок контроля.
На странице собраны основные стандартные позиции с открытыми ценами, типовыми размерами, фотографиями изделий и переходом на отдельные продуктовые страницы. Это позволяет быстрее выбрать вакуумную рамку для производства, ремонта, входного контроля или выездных работ на объекте.
Для серийной продукции доступны подтвержденные документы, включая сертификат соответствия, титульный лист ТУ, ассортимент и материалы по стандартным позициям. Если объект требует индивидуальное решение, предусмотрено изготовление вакуумных рамок под заказ по размерам, чертежам или техническому заданию.
Вакуумные рамки применяются в промышленности, судостроении, резервуарном производстве, на трубопроводах, теплообменниках и других ответственных объектах. Подбор подходящего исполнения зависит от формы контролируемой зоны, расположения шва, доступности поверхности и условий эксплуатации на площадке.
Типы вакуумных рамок
Вакуумная рамка для нахлесточных соединений
Ориентирована на контроль нахлесточных соединений и участков со специфическим сопряжением поверхностей.
Размеры
600×60 H6620×80 H6
Применение
Нахлесточные соединенияКонтроль локальных зон
Угловая вакуумная рамка для внутреннего угла
Используется на внутренних углах, где требуется точная геометрия рамки.
Размеры
530×75380×80
Применение
Внутренние углы резерву…Контроль ответственных…
Угловая вакуумная рамка для внешнего угла
Применяется на внешних углах и выступающих конструктивных элементах.
Размеры
530×75×75
Применение
Внешние углы иКонтроль металлоконстру…
Круглая вакуумная рамка
Используется на участках круглой и близкой к круглой геометрии.
Размеры
D 240
Применение
Круглые узлы иРезервуары и патрубки
Квадратная вакуумная рамка
Подходит для квадратных и близких по геометрии зон контроля.
Размеры
230×230
Применение
Локальные зоны квадратн…Проверка герметичности…
Трубная вакуумная рамка
Применяется для контроля трубопроводов и криволинейных участков.
Размеры
Диаметр и длина
Применение
ТрубопроводыКриволинейные поверхнос…
Треугольная вакуумная рамка
Используется на участках, где требуется треугольная геометрия рамки.
Размеры
195×195×195
Применение
Нестандартные зоны конт…Локальные участки сложн…
Вакуумная рамка 3D пирамида
Используется на объемных и пространственных участках.
Размеры
100×100×100
Применение
Объемные участки иНестандартные зоны конт…
Стандартные позиции
На сайте опубликованы только подтвержденные цены на стандартные изделия. Для нестандартных исполнений используется расчет по запросу.
| Тип рамки | Типоразмер | Статус | Цена | Примечание |
|---|---|---|---|---|
| Плоская вакуумная рамка | 620×80 | Стандарт | 20 500 ₽ | Типовая позиция из прайса |
| Плоская вакуумная рамка | 340×73 | Стандарт | 12 000 ₽ | Компактное исполнение |
| Вакуумная рамка для нахлесточных соединений | 600×60 H6 | Стандарт | 19 300 ₽ | Типовая позиция |
| Вакуумная рамка для нахлесточных соединений | 620×80 H6 | Стандарт | 20 500 ₽ | Расширенное исполнение |
| Угловая вакуумная рамка для внутреннего угла | 530×75 | Стандарт | 28 500 ₽ | Основное исполнение |
| Угловая вакуумная рамка для внутреннего угла | 380×80 | Стандарт | 19 000 ₽ | Компактный формат |
| Угловая вакуумная рамка для внешнего угла | 530×75×75 | Стандарт | 29 500 ₽ | Подтвержденная типовая позиция |
| Круглая вакуумная рамка | D 240 | Стандарт | 27 500 ₽ | Типовой диаметр |
| Квадратная вакуумная рамка | 230×230 | Стандарт | 27 500 ₽ | Подтвержденная позиция |
| Треугольная вакуумная рамка | 195×195×195 | Стандарт | 27 500 ₽ | Подтвержденная позиция |
| Вакуумная рамка 3D пирамида | 100×100×100 | Стандарт | 36 000 ₽ | Подтвержденная позиция |
Дополнительные исполнения
Помимо основных моделей, изготавливаются и дополнительные исполнения для нестандартной геометрии, сложных узлов и специальных задач контроля.
- Кубическая
- Ромбовидная
- Щелевая
- Тройной нахлест
Документы
Сертификат
Сертификат
Подтверждает соответствие вакуумных рамок RUNDT действующим требованиям.
СкачатьПреимущества продукции RUNDT
- Более 10 лет производства
- Бренд RUNDT с 2022 года
- Более 100 моделей в линейке
- Серийный выпуск и изготовление под заказ
Где применяется
Судостроение
Контроль сварных швов наружной обшивки корпусов кораблей, подводных лодок и других корпусных конструкций при строительстве, ремонте и достройке.
Авиационная промышленность
Проверка герметичности обшивки частей фюзеляжа, заклепочных соединений, иллюминаторов, дверей и локальных участков авиационных конструкций.
Нефтегазовая инфраструктура
Контроль герметичности технологических и магистральных трубопроводов, резервуаров, узлов обвязки и оборудования на объектах нефтегазовой инфраструктуры.
Резервуары
Контроль резервуаров различных типов и конструкций на предприятиях, выпускающих емкостное оборудование, включая проверку швов, днищ, крыш и патрубковых зон.
Криогенные системы
Контроль комплексов вакуумных камер, изотермических хранилищ, термовакуумных камер и других узлов, где критична стабильная герметичность низкотемпературных систем.
Атомная отрасль
Вакуумные рамки применяются для контроля бассейнов выдержки, производственных емкостей, теплообменников и других ответственных элементов атомной инфраструктуры.
Вопросы о вакуумных рамках для контроля герметичности
Что такое вакуумная рамка для контроля герметичности?
Вакуумная рамка для контроля герметичности используется при вакуумно-пузырьковом методе для локальной проверки сварных швов, соединений, резервуаров, трубопроводов и других ответственных участков. Она формирует рабочую зону контроля и помогает выявлять утечки по характерному пузырькообразованию.
Как выбрать вакуумную рамку под сварной шов, резервуар или трубопровод?
Подбор вакуумной рамки зависит от формы контролируемого участка, геометрии шва, размеров зоны проверки, доступности поверхности и условий работы на объекте. Для плоских участков обычно выбирают стандартные прямоугольные исполнения, для углов и нахлестов применяют специальные формы, а для труб и сложных узлов используют профильные или заказные решения.
Есть ли стандартные вакуумные рамки и как обычно проходит закупка?
Да, на сайте показаны подтвержденные стандартные типы и типоразмеры вакуумных рамок RUNDT. По основным серийным позициям стандартные рамки почти всегда присутствуют в наличии или в производственной программе. Для закупочного запроса обычно достаточно указать тип рамки, типоразмер и задачу контроля.
Можно ли заказать вакуумную рамку по своим размерам?
Да, если стандартная вакуумная рамка не подходит по форме, длине, ширине или условиям применения, изготавливается вариант под заказ. Для расчета обычно достаточно отправить размеры, фото участка контроля, эскиз, чертеж или краткое техническое описание объекта.
Какие документы доступны на вакуумные рамки RUNDT от производителя?
RUNDT / ООО «ТЕХ НК» предоставляет максимально полный открытый пакет документов по серийным вакуумным рамкам, доступный на сайте для первичного технического и закупочного рассмотрения. В него входят сертификат соответствия, титульный лист ТУ, ассортиментные материалы и подтвержденные сведения по стандартным позициям.
