СкачатьСерия RUNDT
Плоская вакуумная рамка
Цена по запросу
Базовое решение для контроля прямых участков, стыков и локальных зон, где нужен стабильный прижим и понятная геометрия рамки.
Назначение
- Подходит для прямых участков и типовых сварных соединений.
- Используется при вакуумно-пузырьковом и масс-спектрометрическом методах течеискания.
- Доступна в стандартных исполнениях и под размеры заказчика.
Стандартные типоразмеры
Актуальную стоимость выбранного типоразмера и срок поставки направим в ответ на запрос.
| Типоразмер | Статус | Примечание |
|---|---|---|
| 620×80 | ||
| 340×73 |
Возможные размеры под заказ
Ниже приведены типоразмеры и исполнения, встречающиеся в ассортименте RUNDT для этого типа рамки. Нестандартные позиции рассчитываются по запросу.
| Наименование | Комментарий |
|---|---|
| Рамка вакуумная плоская 75х20 | Прямоугольник |
| Рамка вакуумная плоская 200х60 | Прямоугольник |
| Рамка вакуумная плоская 375х110 | Двойная манжета |
| Рамка вакуумная плоская 380х80 | Прямоугольник |
| Рамка вакуумная плоская 500х150 | Овал |
| Рамка вакуумная плоская 520х60 | Прямоугольник |
| Рамка вакуумная плоская 530х60 | Овал |
| Рамка вакуумная плоская 540х140 | Овал |
| Рамка вакуумная плоская 620х80 | Овал, стандарт |
| Рамка вакуумная плоская 620х80 | Овал, подсветка |
| Рамка вакуумная плоская 680х80 | Прямоугольник |
| Рамка вакуумная плоская 800х400 | Прямоугольник |
| Рамка вакуумная плоская 1200х80 | Овал |
| Рамка вакуумная плоская 580х75 | Овал |
| Рамка вакуумная плоская 750х150 | Овал |
| Рамка вакуумная плоская 1004х280 | Прямоугольник |
| Рамка вакуумная плоская 600х530 | Овал |
| Рамка вакуумная плоская 1540х100 | Овал |
| Рамка вакуумная плоская 340х75 | Овал, увеличенный обзор |
| Рамка вакуумная плоская 650х500 | Углы R36 |
| Рамка вакуумная плоская 500х400 | Углы R36 |
| Рамка вакуумная плоская 400х300 | Углы R36 |
| Рамка вакуумная плоская 550х400 | Углы R36 |
Технические данные серии
| Параметр | Значение |
|---|---|
| Степень защиты | IP65 |
| Срок службы | не менее 10 лет / 40 000 часов |
| Выпуск | Серийный |

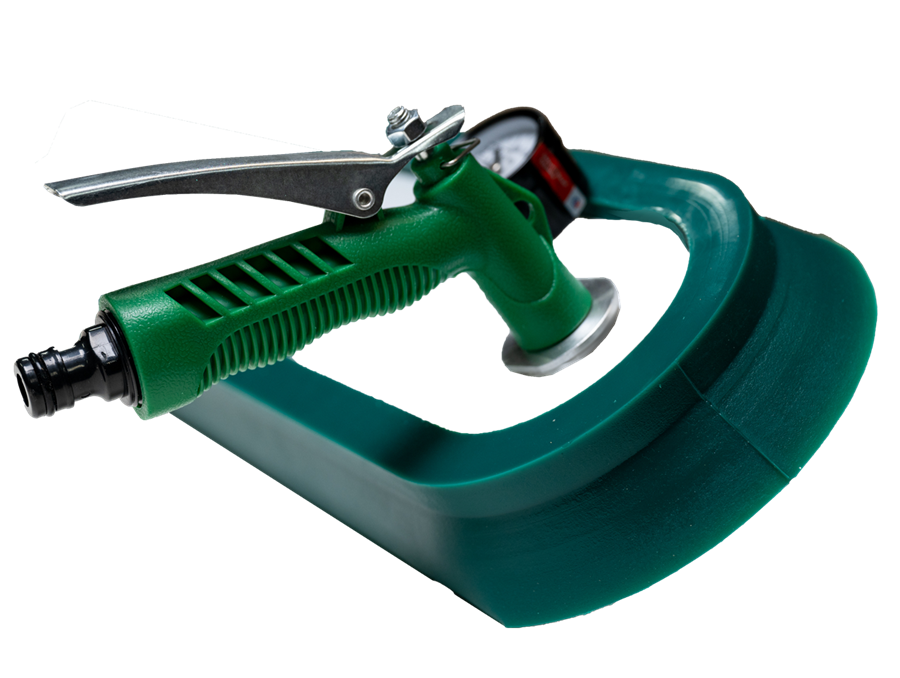

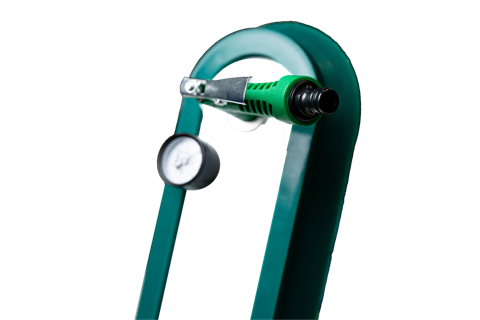

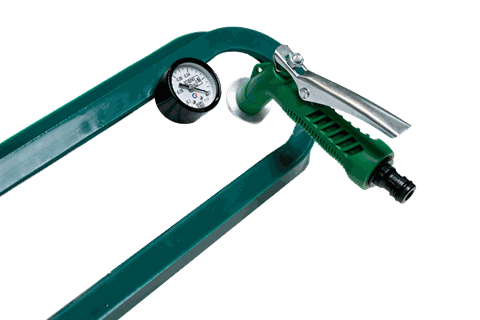

Фотографии изделия
Где применяется
- Контроль прямых сварных швов
- Резервуары и емкостное оборудование
- Участки после восстановительных ремонтов
Вопросы о позиции «Плоская вакуумная рамка»
Для каких задач подходит позиция «Плоская вакуумная рамка»?
Позиция «Плоская вакуумная рамка» подходит для прямых участков и типовых сварных соединений. Используется при вакуумно-пузырьковом и масс-спектрометрическом методах течеискания. Среди типовых задач: Контроль прямых сварных швов, Резервуары и емкостное оборудование, Участки после восстановительных ремонтов.
Есть ли стандартные позиции по «Плоская вакуумная рамка» и как обычно проходит закупка?
Для этой позиции подбор обычно выполняется под геометрию объекта, поэтому закупка начинается с параметров участка контроля. Для запроса достаточно прислать размеры, описание зоны проверки и условия применения, после чего подбирается исполнение от производителя RUNDT.
Можно ли изготовить «Плоская вакуумная рамка» по размерам заказчика?
Да. Если стандартная геометрия не подходит, RUNDT / ООО «ТЕХ НК» может изготовить такую рамку по размерам заказчика, чертежу, эскизу или фото участка контроля. Это актуально для нестандартных швов, сложных узлов и специальных условий применения.
Какие документы доступны на «Плоская вакуумная рамка» от производителя?
RUNDT / ООО «ТЕХ НК» предоставляет максимально полный открытый пакет документов по серийным вакуумным рамкам, доступный для предварительного технического и закупочного рассмотрения. На сайте опубликованы сертификат соответствия, титульный лист ТУ, ассортиментные материалы и другие подтвержденные сведения по продукции серии.
Что нужно прислать для подбора или запроса КП по позиции «Плоская вакуумная рамка»?
Для подбора обычно достаточно направить тип изделия, размеры зоны контроля, краткое описание объекта, фото участка, чертеж или техническое задание. Это позволяет быстрее определить, подходит ли стандартная позиция или требуется исполнение под заказ.
