Трубная вакуумная рамка для контроля герметичности

Назначение

Применяется для контроля трубопроводов и криволинейных участков.
Особенно актуальна там, где плоская рамка не повторяет геометрию объекта.
Стоимость и параметры определяются по ТЗ и условиям объекта.

Стандартные типоразмеры

Подтвержденные цены на стандартные трубные позиции в текущем открытом наборе не опубликованы. Подбор и расчет выполняются по задаче.

Типоразмер	Статус	Цена	Примечание
Диаметр и длина по задаче	Под заказ	по запросу	Подбор по геометрии трубопровода

Возможные размеры под заказ

Ниже приведены типоразмеры и исполнения, встречающиеся в ассортименте RUNDT для этого типа рамки. Нестандартные позиции рассчитываются по запросу.

Наименование	Комментарий
Рамка вакуумная трубная 250х50	D100/108, внешний контур, рамка по оси
Рамка вакуумная трубная 190х80	D159, внешний контур, рамка по стыку
Рамка вакуумная трубная 240х80	D219, внешний контур, рамка по стыку
Рамка вакуумная трубная 316х80	D273, внешний контур, рамка по стыку
Рамка вакуумная трубная 370х80	D325, внешний контур, рамка по стыку
Рамка вакуумная трубная 420х80	D426, внешний контур, рамка по стыку
Рамка вакуумная трубная 420х80	D530, внешний контур, рамка по стыку
Рамка вакуумная трубная 420х80	D630, внешний контур, рамка по стыку
Рамка вакуумная трубная 420х80	D720, внешний контур, рамка по стыку
Рамка вакуумная трубная 420х80	D820, внешний контур, рамка по стыку
Рамка вакуумная трубная 350х80	D2500, внутренний контур, рамка по стыку
Рамка вакуумная трубная 420х80	D1510, внутренний контур, рамка по стыку
Рамка вакуумная трубная 300х80	D710, внешний контур, рамка по стыку
Рамка вакуумная трубная 300х60	D400, внутренний контур, рамка по стыку

Технические данные серии

Параметр	Значение
Метод	Вакуумно-пузырьковый / масс-спектрометрический
Исполнение	Под задачу и геометрию объекта
Цена	Рассчитывается индивидуально

Фотографии изделия

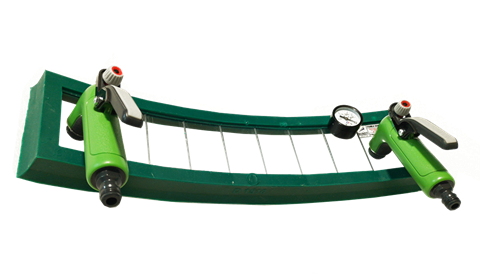

Трубная вакуумная рамка RUNDT, общий вид

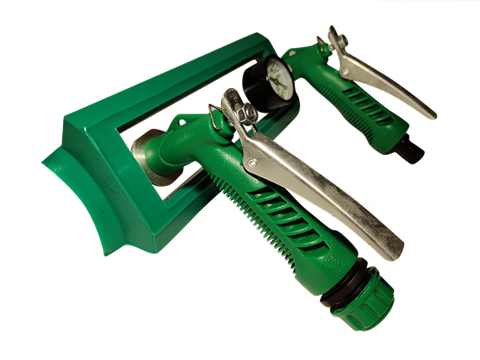

Трубная вакуумная рамка RUNDT для продольного шва

Где применяется

Трубопроводы
Криволинейные поверхности
Сложные участки нефтетранспортной инфраструктуры

Документы

Сертификат

Подтверждает соответствие вакуумных рамок RUNDT действующим требованиям.

Скачать

ТУ

Технические условия

Титульный лист ТУ на серийный выпуск вакуумных рамок RUNDT.

Скачать

Ассортимент

Ассортимент рамок

Сводный PDF с основными типами, формами и исполнениями рамок.

Скачать

Прайс

Прайс-лист

Актуальные цены на стандартные позиции и базовые исполнения.

Скачать

Вопросы о позиции «Трубная вакуумная рамка»

Для каких задач подходит позиция «Трубная вакуумная рамка»?

Позиция «Трубная вакуумная рамка» применяется для контроля трубопроводов и криволинейных участков. Особенно актуальна там, где плоская рамка не повторяет геометрию объекта. Среди типовых задач: Трубопроводы, Криволинейные поверхности, Сложные участки нефтетранспортной инфраструктуры.

Есть ли стандартные позиции по «Трубная вакуумная рамка» и как обычно проходит закупка?

Для этой позиции подбор обычно выполняется под геометрию объекта, поэтому закупка начинается с параметров участка контроля. Для запроса достаточно прислать размеры, описание зоны проверки и условия применения, после чего подбирается исполнение от производителя RUNDT.

Можно ли изготовить «Трубная вакуумная рамка» по размерам заказчика?

Да. Если стандартная геометрия не подходит, RUNDT / ООО «ТЕХ НК» может изготовить такую рамку по размерам заказчика, чертежу, эскизу или фото участка контроля. Это актуально для нестандартных швов, сложных узлов и специальных условий применения.

Какие документы доступны на «Трубная вакуумная рамка» от производителя?

RUNDT / ООО «ТЕХ НК» предоставляет максимально полный открытый пакет документов по серийным вакуумным рамкам, доступный для предварительного технического и закупочного рассмотрения. На сайте опубликованы сертификат соответствия, титульный лист ТУ, ассортиментные материалы и другие подтвержденные сведения по продукции серии.

Что нужно прислать для подбора или запроса КП по позиции «Трубная вакуумная рамка»?

Для подбора обычно достаточно направить тип изделия, размеры зоны контроля, краткое описание объекта, фото участка, чертеж или техническое задание. Это позволяет быстрее определить, подходит ли стандартная позиция или требуется исполнение под заказ.
