Коротко о задаче
Стандартная плоская, квадратная, угловая или трубная рамка закрывает типовые задачи. Если соединение расположено на поверхности с определенным радиусом, рядом находятся ребра, крепеж или выступающие элементы, рабочий контур согласовывают по исходным данным заказчика.
Для предварительной оценки не требуется раскрывать назначение изделия или сведения о закрытом объекте. Обычно достаточно обезличенного фрагмента чертежа, размеров зоны контроля, радиусов, фотографий макета или шаблона и требований технологической документации.
Инженерная постановка задачи
От контролируемой поверхности — к рабочей геометрии рамки
Сначала определяют, какой участок должен быть виден в окне и где может проходить непрерывный уплотняющий контур. Затем проверяют, не мешают ли рукояткам, штуцеру и шлангу соседние элементы конструкции.

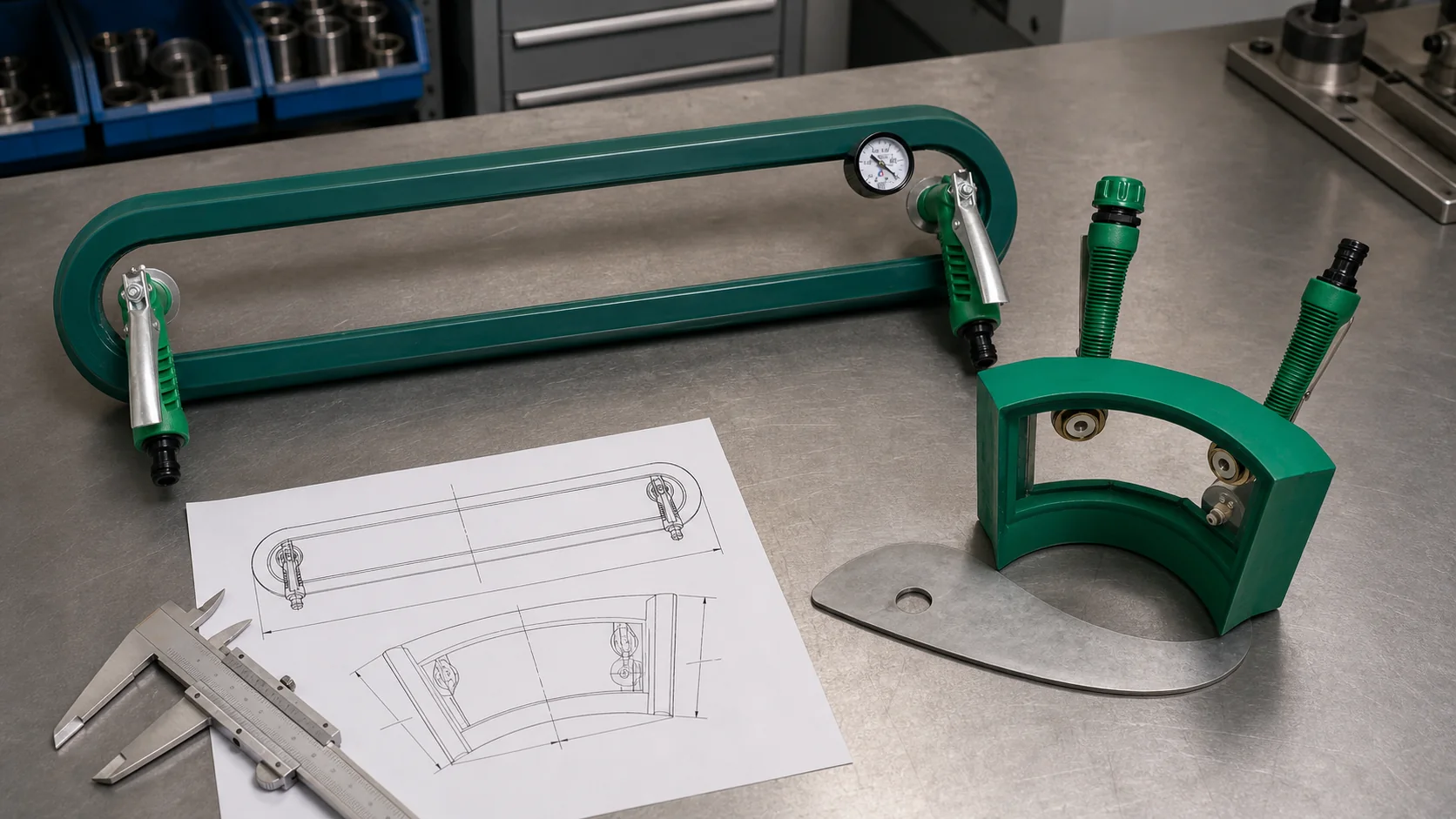

По этим данным выбирают ближайшее типовое исполнение либо проектируют рамку под конкретный радиус и доступную площадь. Форма не назначается произвольно: она повторяет геометрию реальной зоны, которую требуется герметично перекрыть.
Минимальный комплект исходных данных
Для первого расчета полезно прислать вид сверху и сечение через поверхность. На них должны быть видны контролируемый шов, свободная зона под уплотнение и элементы, ограничивающие установку или перестановку рамки.
Если точный чертеж передавать нельзя, его заменяют обезличенным эскизом, размерным шаблоном или фотографией макета с масштабной линейкой. Критично сохранить размеры и взаимное положение поверхностей.
- тип соединения и направление шва;
- длина и ширина наблюдаемой зоны;
- радиус или радиусы контролируемой поверхности;
- ширина свободной поверхности по обе стороны соединения;
- высота усиления шва, крепежа и других выступов;
- габариты доступного пространства для рукояток и шланга;
- температура, состояние и материал поверхности;
- требования к разрежению и применяемый регламент.
Какие размеры нельзя заменять приблизительной фотографией
Фотография помогает понять компоновку, но перспектива искажает размеры и радиусы. Для трубной рамки нужен наружный диаметр, для угловой — величина и направление угла, для криволинейной поверхности — радиус и направление кривизны.
Если поверхность имеет двойную кривизну или меняющийся радиус, одного значения недостаточно. Согласовывают несколько сечений, координатную модель, контрольный шаблон либо другой способ воспроизвести геометрию.
- наружный диаметр трубы вместо условного прохода;
- радиус по линии уплотнения, а не только по оси шва;
- реальная высота препятствий над поверхностью;
- минимальные зазоры для установки и перестановки;
- допуски и возможный диапазон геометрии изделий.
Положение рукояток, клапанов и шланга
Оператор удерживает рамку за две выступающие рукоятки. На них размещены клапаны откачки, а шланг подключается к штуцеру одной из рукояток. Поэтому в техническом задании важно показать, с какой стороны оператор подходит к изделию и куда может уходить шланг.
Если вокруг соединения мало места, положение рукояток согласуют отдельно. Они не должны упираться в ребра, стенки или оснастку и не должны заставлять оператора прикладывать нагрузку к окну, прибору или шлангу.
- сторона подхода оператора;
- доступ для обеих рук;
- направление выхода шланга;
- зона свободного хода клапанных рычагов;
- ограничения по общей высоте рамки.
Как проходит согласование исполнения
После анализа исходных данных согласуют рабочую форму, габарит окна, положение уплотнения, рукояток и измерительных элементов. До изготовления заказчик проверяет, что на схеме учтены соседние элементы и предусмотрена понятная последовательность перестановки.
Полученное исполнение предназначается для заданной геометрии и условий. Если меняется диаметр, радиус, тип соединения или доступная зона, применимость рамки следует оценить заново.
Вопросы и ответы
Можно ли заказать рамку без полного чертежа изделия?
Да. Для предварительной оценки часто достаточно обезличенного эскиза или фрагмента с размерами, радиусами, препятствиями и свободной зоной вокруг соединения.
Достаточно ли фотографии с линейкой?
Она полезна для понимания компоновки, но критические размеры и радиусы нужно указать отдельно. Перспективное искажение не позволяет надежно восстановить рабочую геометрию.
Почему нужно показывать положение оператора?
Человек удерживает рамку за две штатные рукоятки, управляет расположенными на них клапанами и подключает шланг к одной из рукояток. Для этого требуется свободное пространство.
Можно ли сделать одну рамку для нескольких радиусов?
Только если расчет и проверка подтверждают допустимое прилегание во всем диапазоне. При существенно различающейся геометрии надежнее использовать отдельные исполнения.
Открытые источники и пояснения
Отраслевой контекст проверен по открытым официальным материалам. Сведения о поставках и сценариях применения предоставлены ООО «ТЕХ НК»; закрытые технические данные не публикуются.
