Коротко о задаче
Днище вертикального стального резервуара собирают из листов, соединенных сварными швами. Если по условиям проекта требуется подтвердить отсутствие сквозных каналов, участок соединения можно проверить пузырьково-вакуумным методом: на шов наносят индикаторный состав, рабочую зону перекрывают рамкой и создают локальное разрежение.
Метод дает наблюдаемую индикацию непосредственно над контролируемым участком, но результат зависит не только от вакуумной установки. Важны геометрия и состояние рамки, прилегание уплотнения, подготовка металла, стабильность разрежения, освещение и понятная схема перестановки камеры.
Типовая производственная задача
Последовательный контроль длинных швов днища
На большой площади днища оператор перемещает рамку вдоль соединения с заданным перекрытием предыдущей позиции. Длина рабочей зоны влияет на производительность, а ширина и профиль рамки — на возможность надежно установить уплотнение рядом с нахлестом, пересечением швов или другими выступающими элементами.
Для распределенных работ удобна установка с достаточной длиной шланга: насос можно оставить в безопасной и устойчивой точке, а оператор перемещает только рамку. Окончательный выбор установки и порядок контроля определяют по проектной и технологической документации объекта.
Как выбрать рамку для днища РВС
Для прямолинейных стыковых швов на плоском листе применяют плоскую рамку. Ее рабочее окно должно перекрывать контролируемое соединение, а уплотняющий контур — располагаться на свободной поверхности по обе стороны шва.
Самая длинная рамка не всегда самая удобная. На участке с пересечениями, деформациями листа или ограниченным доступом короткое исполнение может обеспечивать более стабильное прилегание.
- длина прямолинейного участка между препятствиями;
- ширина свободной зоны по обе стороны сварного соединения;
- высота усиления шва и перепады поверхности;
- наличие нахлестов, пересечений и приварных элементов;
- масса рамки и удобство перестановки оператором;
- требуемая длина шланга до вакуумной установки.
Подготовка поверхности и установка камеры
Поверхность очищают в объеме, достаточном для прилегания уплотнения и визуального наблюдения. Окалина, брызги металла, рыхлая коррозия и загрязнения под уплотняющим контуром могут создавать подсос воздуха.

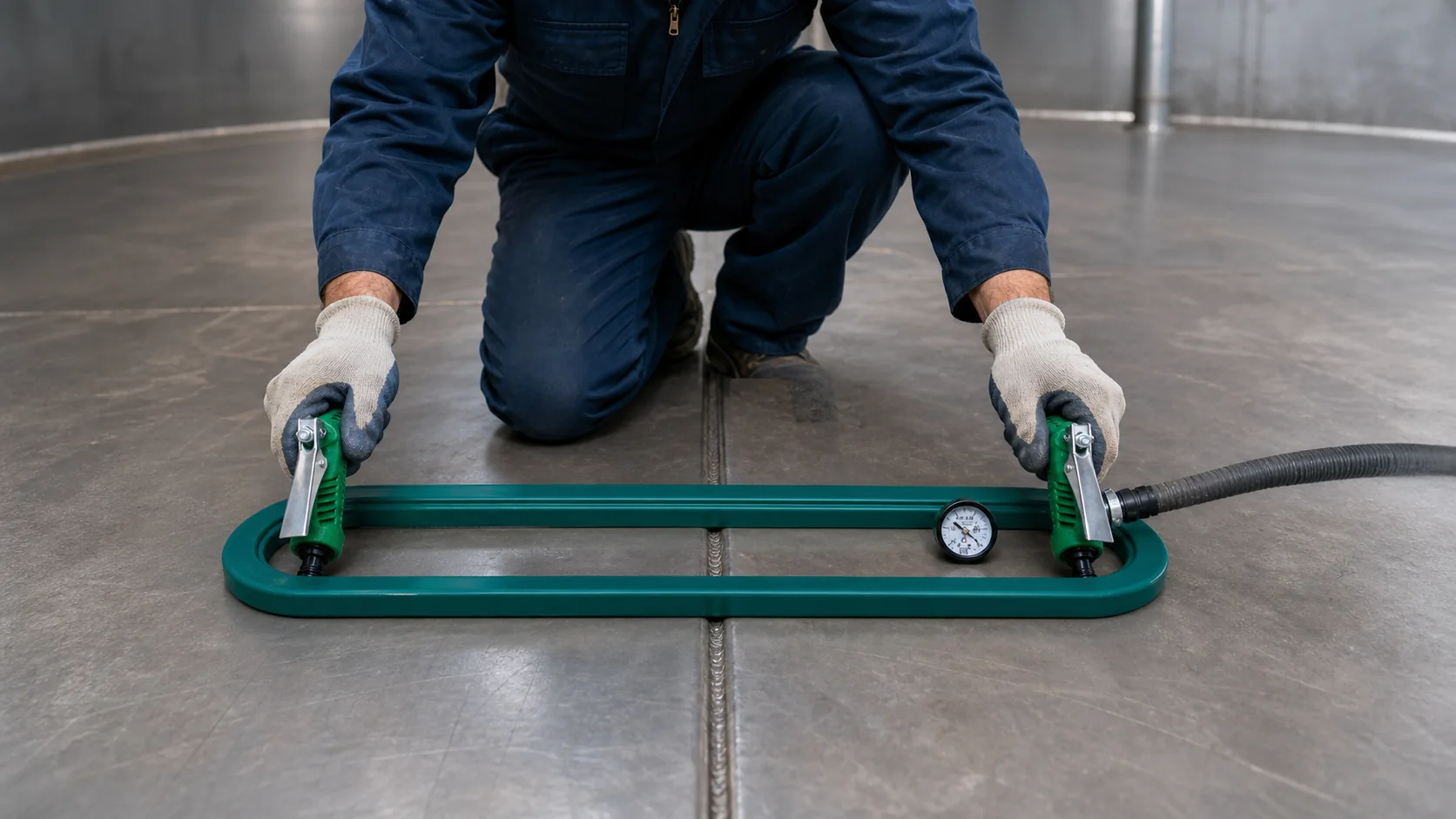

Индикаторный состав наносят равномерно в пределах наблюдаемой зоны. Рамку устанавливают поперек шва и удерживают за две штатные рукоятки. Шланг подключают к штуцеру одной из рукояток, на которых размещены клапаны управления откачкой.
- проверить целостность прозрачного окна и уплотнения;
- убедиться в надежности соединения шланга;
- исключить мусор и выраженные зазоры под контуром;
- обеспечить освещение всей зоны наблюдения;
- соблюдать режим и время выдержки из технологической инструкции.
Как исключить пропуски при перестановке
До начала работ полезно разбить швы на участки и задать направление движения. Каждая следующая установка рамки должна перекрывать предыдущую позицию на величину, установленную технологией контроля.
Позиции отмечают на схеме днища или рядом со швом разрешенным маркером. Отдельно фиксируют зоны, где стандартная плоская рамка не обеспечивает прилегание: пересечения соединений, выраженные деформации и примыкания к конструктивным элементам.
- пронумеровать швы и направление прохода;
- задать постоянное перекрытие соседних позиций;
- отмечать уже проверенные участки;
- выделять зоны повторного контроля после ремонта;
- фиксировать режим и результат.
Что показывает и чего не показывает метод
Пузырьково-вакуумный контроль предназначен для выявления сквозных каналов на обследуемой площади. Устойчивая растущая пузырьковая индикация в одной точке может указывать на прохождение воздуха через соединение.
Метод не заменяет контроль внутренних несплошностей сварного соединения. Если проект предусматривает визуально-измерительный, ультразвуковой, радиографический или другой контроль, вакуумная рамка применяется как отдельная операция в составе утвержденной технологии.
Вопросы и ответы
Какая рамка нужна для прямых швов днища резервуара?
Обычно применяют плоскую рамку, рабочая длина и ширина которой соответствуют геометрии шва и свободной зоне для уплотнения. Для пересечений и ограниченных участков может потребоваться отдельное исполнение.
Можно ли одной длинной рамкой проверить все днище?
Не всегда. Длинная рамка повышает охват за одну установку, но хуже приспосабливается к локальным неровностям и препятствиям. Комплект нередко формируют из рамок разных размеров.
Где должен находиться шланг при работе?
Шланг подключается к штуцеру одной из штатных рукояток рамки. Оператор удерживает и переставляет рамку за две рукоятки, на которых расположены клапаны откачки.
Подходит ли RUNDT-XR для распределенных работ по днищу?
Модель на тележке с длинным шлангом рассчитана на площадочные работы, однако пригодность комплектации определяется условиями объекта и регламентами заказчика.
Открытые источники и пояснения
Отраслевой контекст проверен по открытым официальным материалам. Сведения о поставках и сценариях применения предоставлены ООО «ТЕХ НК»; закрытые технические данные не публикуются.
