Коротко о задаче
На объектах нефтегазовой и нефтетранспортной инфраструктуры герметичность требуется для сварных соединений резервуаров, технологических трубопроводов и металлоконструкций. При строительстве и ремонте часть участков доступна только с одной стороны, а создавать давление во всем объекте на промежуточном этапе неудобно или невозможно.
Вакуумная камера формирует разрежение только над выбранной зоной. Нанесенный на шов пенообразующий индикатор делает прохождение воздуха через сквозную несплошность видимым. Метод помогает локализовать трещины, прожоги и сквозные непровары, но применяется в составе утвержденной системы неразрушающего контроля.
В статье описан типовой открытый сценарий и подтвержденный опыт поставок для подразделений ПАО «Транснефть». Названия конкретных объектов, маршрутов, участков, режимы и результаты контроля не раскрываются.
Подтвержденный опыт применения
Нефтетранспортная инфраструктура: рамки и RUNDT-XR
Решения RUNDT применяются подразделениями ПАО «Транснефть» для профильных задач контроля. В комплект поставок могут входить вакуумные рамки под типовые и специальные участки, а для организации работ на площадке используется мобильная установка RUNDT-XR.
RUNDT-XR смонтирована на двухколесной тележке с пневматическими колесами. В состав входят вакуумный насос, распределительный блок с вакуумметром и запорной арматурой, фильтр-влагоотделитель и шланг длиной 25 метров. Такая компоновка позволяет оставить установку на устойчивой площадке, а оператору работать с рамкой на удаленном участке.
Упоминание других нефтяных компаний без подтвержденного права на публикацию намеренно исключено. Статья описывает технологию и отраслевые задачи, а не раскрывает перечень заказчиков.
Какие участки контролируют
Объем контроля устанавливает проектная и нормативная документация. Вакуумные рамки особенно полезны для локальных сварных соединений и конструкций с односторонним доступом.
- кольцевые и продольные сварные соединения труб большого диаметра;
- участки технологических трубопроводов и узлов обвязки;
- сварные соединения днищ вертикальных стальных резервуаров (РВС);
- примыкание стенки резервуара к днищу, если это предусмотрено технологией;
- швы листовых металлоконструкций, кессонов и газгольдеров;
- локальные зоны после ремонта, врезки или устранения дефекта.
Зачем нужна полевая установка RUNDT-XR
На резервуарном парке или вдоль крупной конструкции рабочие точки распределены по большой площади. Переносить насос вместе с каждой перестановкой рамки неудобно, поэтому установка и рабочий инструмент разделены длинным вакуумным шлангом.
Тележка облегчает перемещение комплекта по бетону, грунту и металлическим настилам. Блок управления позволяет подключать и отсекать линии насоса и рамки, контролировать разрежение по вакуумметру и безопасно впускать воздух перед снятием камеры.
Вакуумные рамки не входят в универсальный базовый набор автоматически: их выбирают под плоский шов, угловое примыкание, наружный диаметр трубы или специальную геометрию объекта.

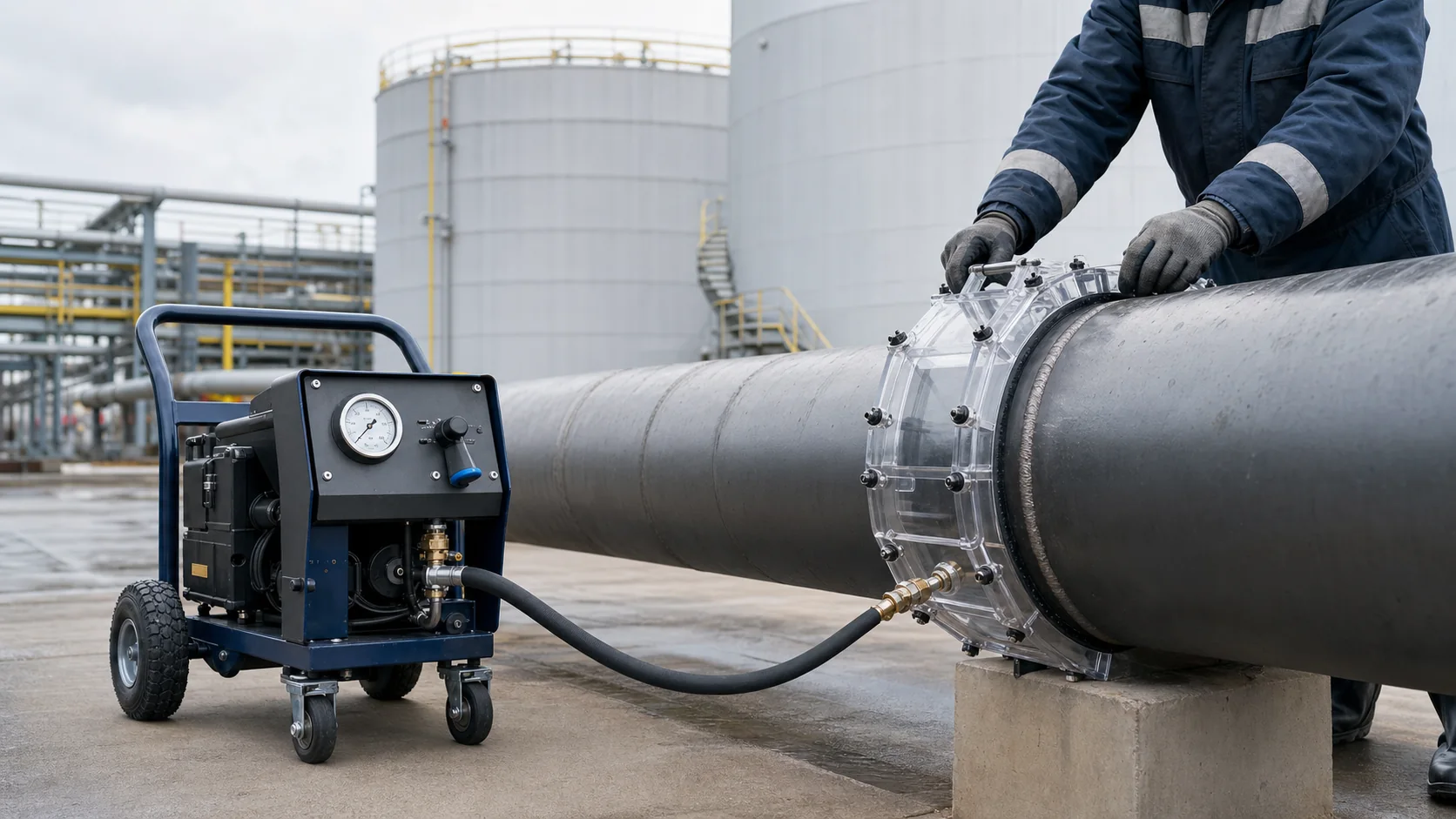

Рамка для кольцевого шва трубы
Для кольцевого соединения требуется камера, уплотнение которой повторяет наружный диаметр трубы. Несоответствие радиуса приводит к подсосу по периметру и не позволяет устойчиво создать рабочее разрежение.
При заказе учитывают наружный диаметр, фактическую овальность, высоту усиления шва, состояние поверхности и доступный сектор установки. Если рядом расположены опоры, отводы или арматура, дополнительно проверяют габарит рамки и направление подключения шланга.
Контроль сварных швов резервуара
На днище РВС плоскую рамку последовательно переставляют вдоль сварного соединения с перекрытием зон. Длинный шланг RUNDT-XR позволяет сократить число перестановок насосной части и работать на удалении от люка или места размещения установки.
Перед испытанием удаляют загрязнения, влагу и неровности в зоне уплотнения. Пенообразующий индикатор наносят непосредственно перед установкой камеры. После создания разрежения оператор наблюдает за швом в течение времени, установленного технологией, отмечает устойчивую индикацию и регистрирует результат.
Ограничения и безопасность
RUNDT-XR в базовом исполнении питается от сети 220 В. Размещение электрического оборудования, применение на потенциально взрывоопасной площадке, наряд-допуск, заземление и другие меры определяются правилами конкретного объекта. Длина шланга не означает автоматического разрешения оставлять насос в любой выбранной зоне.
Пузырьково-вакуумный контроль показывает наличие сквозного канала на обследуемой площади, но не оценивает все внутренние дефекты сварного соединения. Метод дополняет, а не заменяет визуально-измерительный, ультразвуковой, радиографический и другие виды контроля, если они предусмотрены проектом.
Вопросы и ответы
Можно ли проверять кольцевой шов трубы плоской рамкой?
На трубе большого диаметра и коротком участке это иногда возможно только при малой локальной кривизне, но надежнее использовать рамку с радиусом под наружный диаметр трубы.
Подходит ли RUNDT-XR для днища РВС?
Да, это один из типовых сценариев: установка остается на площадке, а рамка подключается 25-метровым шлангом и последовательно переставляется вдоль сварных соединений.
Обнаруживает ли метод непровар?
Он обнаружит непровар только тогда, когда дефект образует сквозной канал через контролируемую конструкцию. Несквозные внутренние несплошности требуют других методов контроля.
Можно ли работать во взрывоопасной зоне?
Допуск определяется исполнением оборудования, классификацией зоны и регламентами объекта. Базовую сетевую установку нельзя считать взрывозащищенной без соответствующего подтверждения.
Какие данные нужны для подбора комплекта?
Нужны тип объекта, геометрия и размеры соединений, наружный диаметр трубы, условия доступа, доступность питания, требуемая длина шланга и перечень применяемых нормативных документов.
Открытые источники и пояснения
Отраслевой контекст проверен по открытым официальным материалам. Сведения о поставках и сценариях применения предоставлены ООО «ТЕХ НК»; закрытые технические данные не публикуются.
