Коротко о задаче
Кольцевой сварной шов проходит по окружности трубы, поэтому плоская рабочая поверхность камеры не обеспечивает равномерного контакта с металлом. Для устойчивого прилегания применяют трубную рамку с вогнутым основанием, рассчитанным под наружный диаметр контролируемого изделия.
Контроль выполняют локальными позициями: на соединение наносят индикаторный состав, рамку устанавливают поперек шва, создают разрежение и наблюдают участок через прозрачное окно. Затем рамку переставляют по окружности с технологическим перекрытием.
Типовая производственная задача
Проверить весь кольцевой шов локальными участками
Рабочее окно трубной рамки перекрывает только часть окружности. Поэтому до начала контроля определяют количество позиций и величину перекрытия, а также учитывают положение трубы на опорах и зоны, к которым оператор не может безопасно подвести камеру.
Рамку удерживают за две штатные рукоятки. К одной из них подключают вакуумный шланг; расположенные на рукоятках клапаны позволяют управлять откачкой и переносом камеры. Форму выбирают под фактический наружный диаметр, а не только под условный проход.
Почему важен наружный диаметр трубы
Рабочая кривизна должна быть близка к кривизне поверхности. Если радиус камеры меньше или больше требуемого, уплотнение касается трубы отдельными зонами, а на остальных участках появляется зазор.
Для заказа указывают фактический наружный диаметр, диапазон допусков и состояние поверхности. Отводы, переходы и изделия с переменным радиусом рассматривают как отдельную геометрическую задачу.
- наружный диаметр и допуск трубы;
- ширина и высота усиления сварного шва;
- овальность и локальные отклонения поверхности;
- покрытие, шероховатость и температура металла;
- доступная длина участка вдоль оси трубы;
- положение соединения относительно опор.
Устройство трубной вакуумной рамки

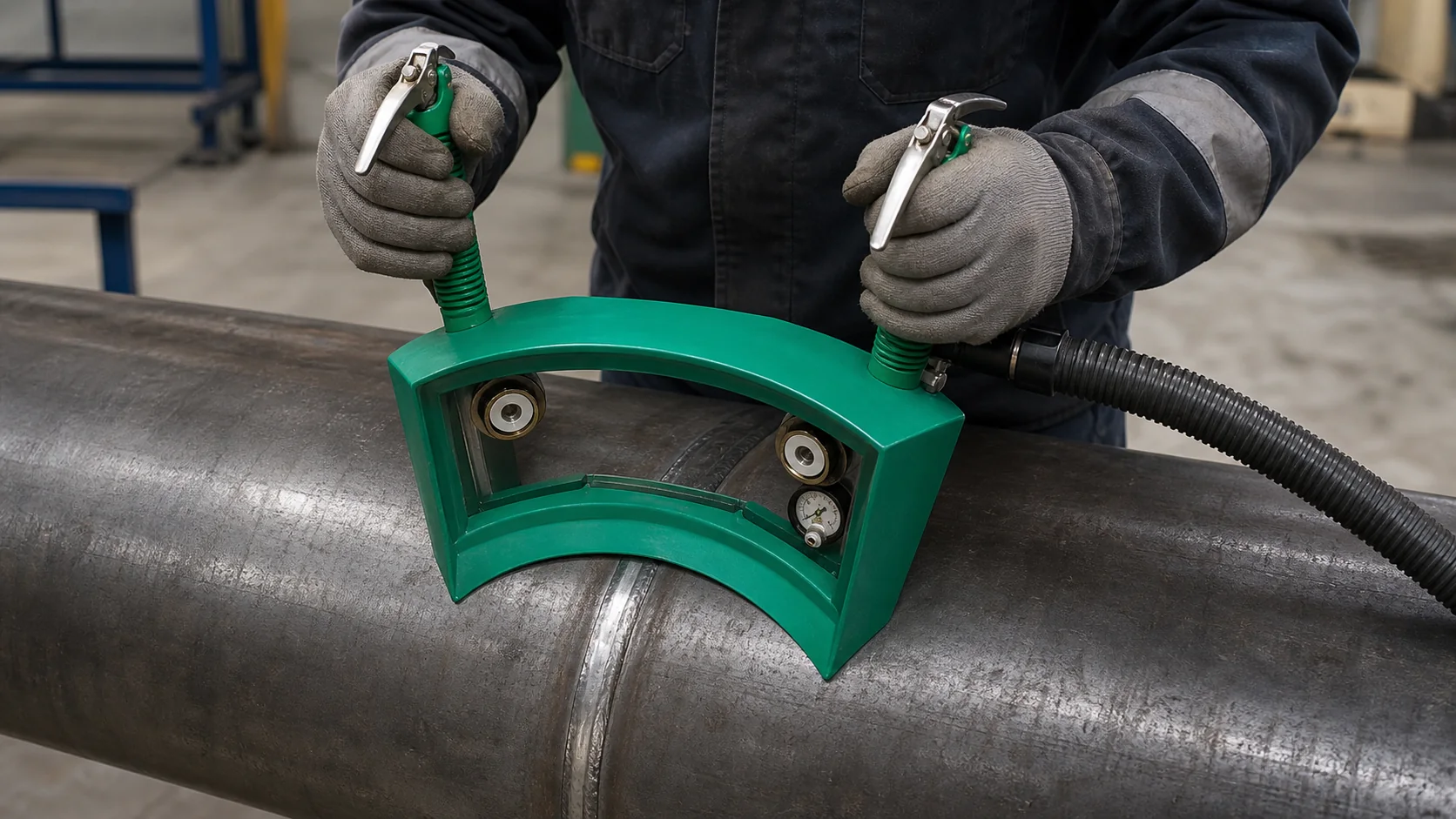

Реальная трубная рамка RUNDT имеет жесткий зеленый профиль, прозрачное окно наблюдения и вогнутую рабочую часть под цилиндрическую поверхность. Две выступающие рукоятки служат одновременно для удержания камеры и управления откачкой; шланг подключается к штуцеру одной из рукояток.
При работе оператор переносит и прижимает рамку за рукоятки. Не следует использовать шланг для перемещения камеры или создавать нагрузку на прозрачное окно и измерительные элементы.
- вогнутая рабочая поверхность по радиусу трубы;
- непрерывный уплотняющий контур;
- прозрачное окно над зоной контроля;
- две рукоятки с клапанами откачки;
- штуцер для подключения шланга;
- вакуумметр для наблюдения за разрежением.
Последовательность контроля кольцевого шва
Поверхность очищают в зоне шва и по траектории уплотнения. Индикаторный состав наносят в пределах наблюдаемой площади, рамку устанавливают симметрично относительно соединения и создают режим, заданный технологической инструкцией.
После выдержки разрежение снимают и перемещают рамку на следующую позицию. Чтобы не оставить непроверенные зоны между концами рабочего окна, соседние позиции выполняют с перекрытием.
- проверить соответствие радиуса рамки диаметру трубы;
- осмотреть окно, уплотнение, рукоятки и шланг;
- обеспечить равномерное прилегание по всему контуру;
- наблюдать за развивающейся пузырьковой индикацией;
- фиксировать каждую позицию и результат;
- отдельно планировать контроль недоступной нижней зоны.
Ограничения и критерии выбора
Трубная рамка подтверждает отсутствие или наличие сквозного канала в пределах проверенной площади, но не характеризует все внутренние несплошности сварного соединения. Состав обязательных методов контроля устанавливает проектная и нормативная документация.
Если один комплект должен применяться на трубах нескольких диаметров, нужно заранее оценить допустимый диапазон прилегания. Для заметно различающихся диаметров надежнее использовать отдельные рамки.
Вопросы и ответы
Какой диаметр указывать для изготовления трубной рамки?
Нужен фактический наружный диаметр контролируемой трубы с допуском. Условный проход сам по себе не определяет рабочую кривизну камеры.
Можно ли проверить одной рамкой трубы разных диаметров?
Только в пределах подтвержденного диапазона прилегания. При значительной разнице диаметров нужны отдельные исполнения.
Как оператор держит трубную рамку?
За две выступающие штатные рукоятки. На них расположены клапаны откачки, а вакуумный шланг подключается к штуцеру одной из рукояток.
Подходит ли трубная рамка для продольного шва?
Для продольного и кольцевого швов требуются разные ориентация рабочей зоны и геометрия камеры. Исполнение подбирают по чертежу соединения и направлению шва.
