Коротко о задаче
Герметичность фюзеляжа формируется не одним элементом, а системой соединений: стыками панелей обшивки, рядами заклепок и болтов, герметизированными контурами иллюминаторов, дверей и эксплуатационных люков. Даже небольшой сквозной канал в локальной зоне требует обнаружения до того, как участок окажется закрыт следующей сборочной операцией.

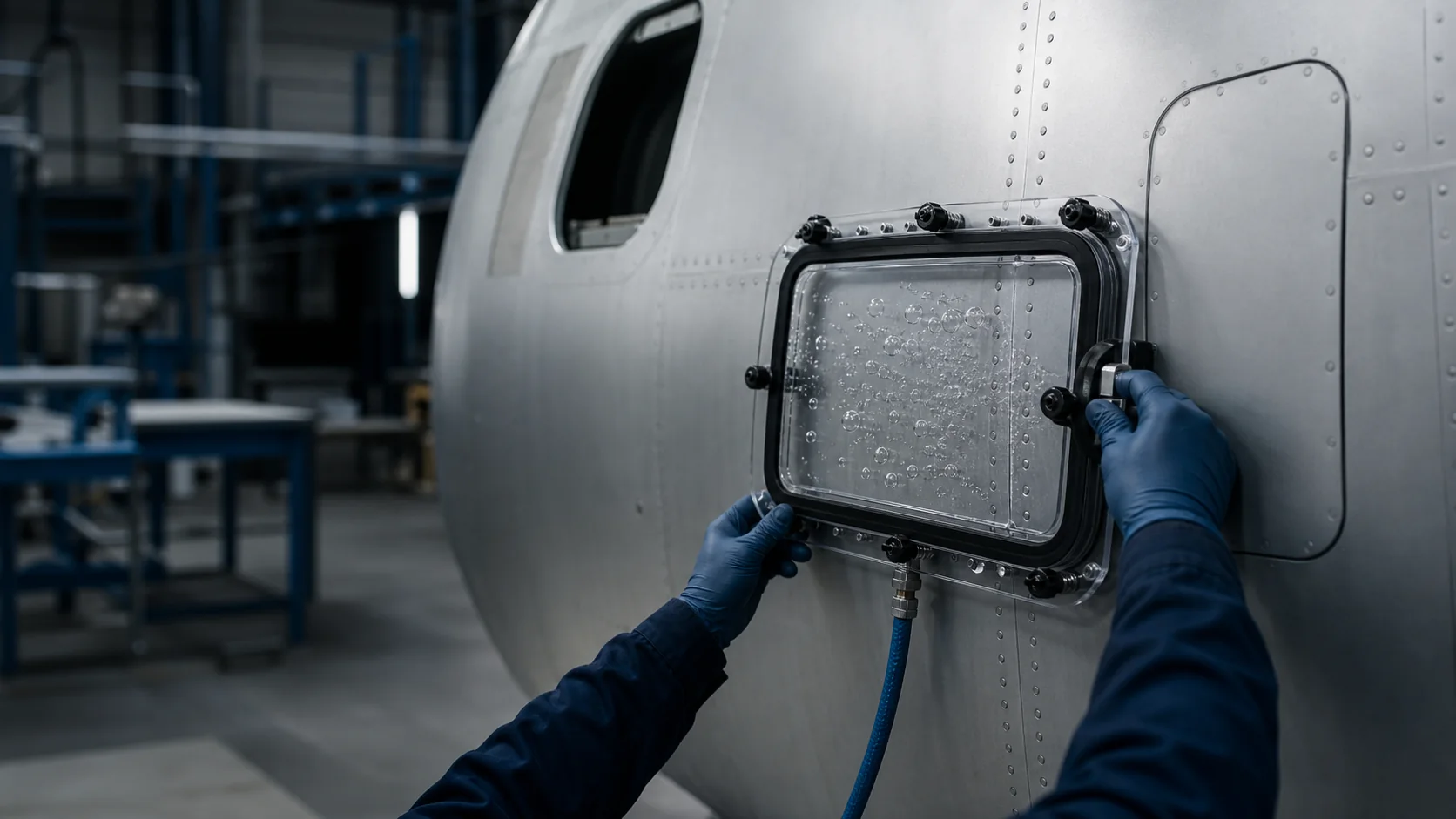

Пузырьково-вакуумный контроль решает именно локальную задачу. На подготовленную поверхность наносят пенообразующий индикатор, участок накрывают прозрачной вакуумной камерой и создают разрежение. Если через соединение проходит воздух, в индикаторе появляются устойчивые пузыри, видимые оператору через окно рамки.
Материал описывает открытый отраслевой сценарий и подтвержденный опыт поставки RUNDT. Размеры изделий, параметры технологического процесса и конструктивные данные заказчика не раскрываются.
Подтвержденный опыт поставки
НАЗ «Сокол»: рамки под локальные зоны контроля
Для Нижегородского авиастроительного завода «Сокол» компания поставляла вакуумные рамки для контроля элементов обшивки фюзеляжа до окончательной сборки. В задачи входила проверка участков заклепочных соединений, а также зон вокруг иллюминаторов, грузовых дверей и других проемов.
Для такой задачи важна не только длина рабочей камеры. Уплотнение должно повторять кривизну панели, сохранять контакт рядом с рядами крепежа и не перекрывать оператору обзор контролируемой зоны. Поэтому часть рамок проектируется по геометрии конкретного участка или по согласованному шаблону.
Точные типоразмеры, обозначения изделий, контролируемые программы и результаты испытаний относятся к производственной информации заказчика и в статье намеренно не приводятся.
Какие элементы можно контролировать
Состав контрольных операций определяется конструкторской и технологической документацией предприятия. Вакуумная рамка применяется там, где нужно локализовать участок и визуально обнаружить сквозную несплошность.
- панели и секции обшивки герметичной части фюзеляжа;
- продольные и поперечные заклепочные либо болтовые соединения;
- стыковые зоны панелей и места локального ремонта;
- контуры иллюминаторов и остекления;
- периметры пассажирских, служебных и грузовых дверей;
- крышки и окантовки эксплуатационных и технологических люков.
Почему контроль проводят до окончательной сборки
Ранний контроль сокращает риск возврата к уже закрытой зоне. Пока панель или сборочная единица доступна, оператор может последовательно проверить соединение, отметить место индикации и передать участок на устранение дефекта без разборки соседних конструкций.
Локальная камера не требует создавать перепад давления во всем фюзеляже. Это удобно для межоперационного контроля отдельных панелей и узлов, но не заменяет предусмотренные программой приемо-сдаточные испытания собранного изделия. Метод и критерии приемки всегда задаются действующей документацией предприятия.
Что учитывать при проектировании рамки
Для плоской технологической панели может подойти серийная рамка. На реальной обшивке чаще приходится учитывать двойную кривизну, выступающие головки крепежа, малую ширину свободной зоны и соседние элементы конструкции.
- радиус и направление кривизны панели;
- ширину контролируемого соединения и шаг перестановки камеры;
- высоту заклепок, накладок и других выступающих элементов;
- доступное место для уплотнения по обе стороны шва;
- ориентацию штуцера и удобство подключения шланга;
- требуемую прозрачность окна и обзор зоны индикации.
Типовая последовательность контроля
Перед работой поверхность очищают в пределах, необходимых для надежного прилегания уплотнения и наблюдения за индикатором. Далее участок покрывают пенообразующим составом, устанавливают рамку, создают заданное разрежение и выдерживают время наблюдения по технологической инструкции.
Оператор оценивает не случайную пену от нанесения состава, а развивающуюся пузырьковую индикацию в одной точке. После осмотра разрежение снимают, рамку переставляют с необходимым перекрытием, а результаты фиксируют в принятой на предприятии форме.
Границы метода
Пузырьково-вакуумный метод обнаруживает сквозные каналы, но не предназначен для определения всех внутренних дефектов материала и соединения. Для комплексной оценки его сочетают с другими методами неразрушающего контроля в соответствии с конструкторской документацией.
На результат влияют чистота поверхности, качество индикатора, прилегание уплотнения, стабильность разрежения и освещение рабочей зоны. На тонкой или чувствительной панели режим должен исключать недопустимую локальную нагрузку — его назначает ответственная служба заказчика.
Вопросы и ответы
Можно ли проверить рамкой изогнутую панель фюзеляжа?
Да, если рабочая геометрия и уплотнение рамки рассчитаны под кривизну конкретного участка. Для двойной кривизны обычно требуется специальное исполнение по чертежу, 3D-модели или шаблону.
Подходит ли одна рамка для заклепочного шва, иллюминатора и двери?
Как правило, нет. Линейные соединения и замкнутые контуры отличаются геометрией, доступной зоной уплотнения и способом перестановки, поэтому для них подбирают разные исполнения.
Заменяет ли локальный контроль испытание всего гермообъема?
Нет. Это отдельная технологическая операция для локального поиска сквозных несплошностей. Состав окончательных испытаний определяет документация изготовителя.
Какие данные нужны для изготовления рамки?
Нужны геометрия контролируемой зоны, радиусы кривизны, ширина свободной поверхности вокруг соединения, расположение выступающих элементов и требования к рабочему разрежению.
Открытые источники и пояснения
Отраслевой контекст проверен по открытым официальным материалам. Сведения о поставках и сценариях применения предоставлены ООО «ТЕХ НК»; закрытые технические данные не публикуются.
