Коротко о задаче
Корпус крупного судна формируется из секций и блоков, в которых листы наружной обшивки, настилы, переборки и элементы набора соединяются сваркой. На участках, разделяющих герметичные объемы, требуется подтвердить отсутствие сквозных каналов до перехода к следующим технологическим операциям.

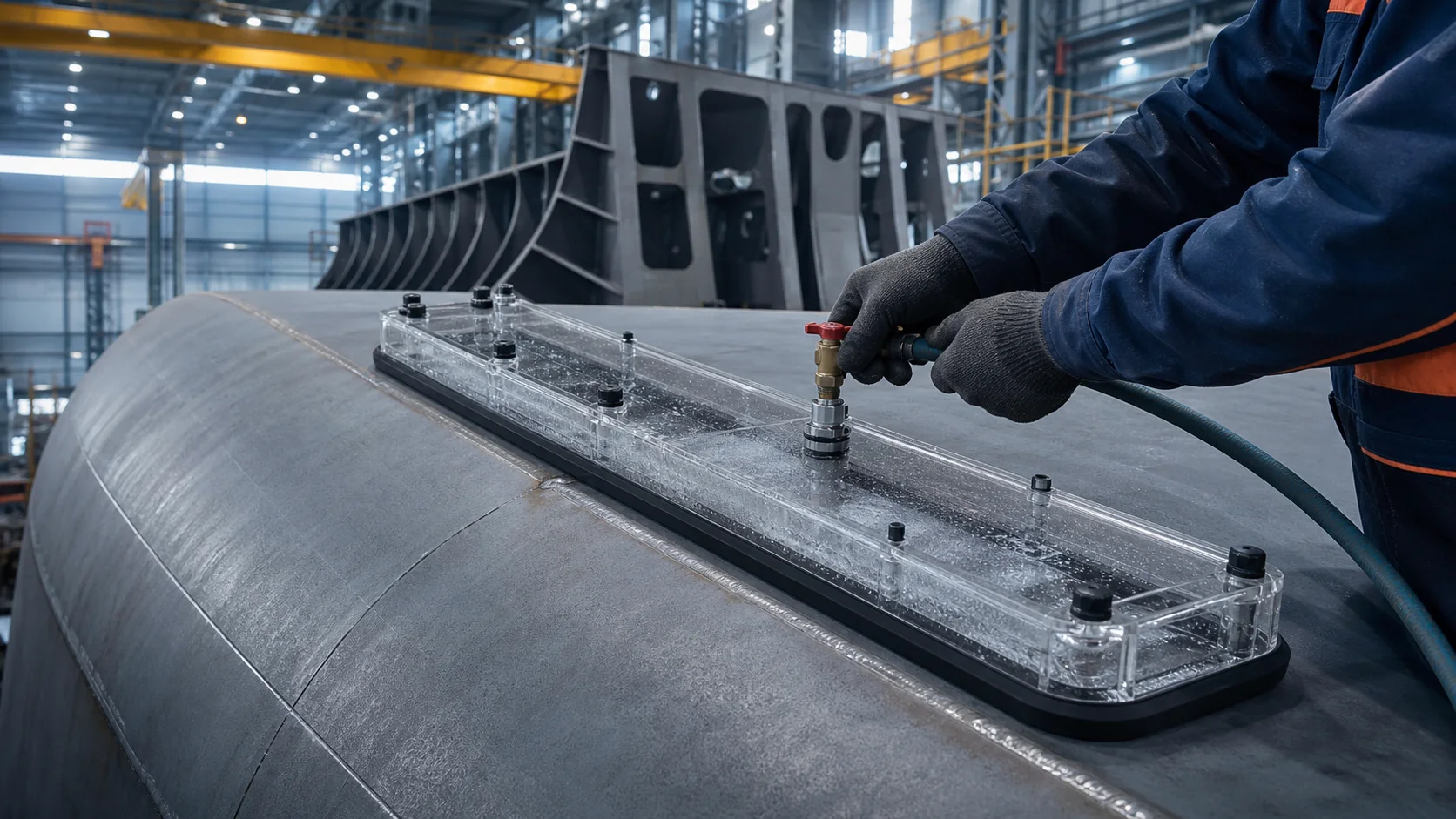

При пузырьково-вакуумном контроле оператор создает локальное разрежение над сварным соединением. Воздух, проходящий через сквозную несплошность, формирует пузырьковую индикацию в нанесенном составе. Прозрачное окно камеры позволяет наблюдать шов непосредственно в процессе испытания.
Ниже приведен открытый отраслевой сценарий и подтвержденный опыт поставки RUNDT без привязки к проекту конкретного судна, номерам секций, режимам контроля и результатам приемки.
Подтвержденный опыт поставки
ССК «Звезда»: рамки для корпусного производства
Вакуумные рамки RUNDT поставлялись Судостроительному комплексу «Звезда» для задач контроля сварных соединений корпусных конструкций. Практический сценарий связан с проверкой участков наружной обшивки корпуса при изготовлении и сборке.
Открытые материалы верфи показывают масштаб и разнообразие производства: на «Звезде» строят танкеры типа «Афрамакс», ледокольные танкеры-газовозы СПГ класса Arc7, арктические танкеры-челноки, многофункциональные суда снабжения и буровые суда. Это отраслевой контекст, а не указание на применение конкретной рамки на конкретном проекте.
Конфигурация рамок, участки контроля, технологические режимы и сведения о результатах работ не публикуются. Такое разделение позволяет показать инженерную задачу, не раскрывая производственные данные заказчика.
Где применяют вакуумные рамки в корпусном производстве
Контроль назначают для соединений, от которых требуется герметичность. Конкретный объем определяется проектной, технологической и классификационной документацией.
- стыковые сварные соединения листов наружной обшивки;
- сварные швы секций и блоков корпуса;
- настилы палуб и второго дна;
- водонепроницаемые переборки и выгородки;
- днищевые, бортовые и скуловые участки с доступной поверхностью;
- локальные зоны после ремонта или устранения дефекта.
Преимущество контроля на стадии секции
До формирования крупного блока шов доступнее для подготовки поверхности, размещения рамки и визуального наблюдения. Обнаруженный участок можно вернуть на исправление до нанесения защитных покрытий, монтажа насыщения и закрытия смежными конструкциями.
Контроль может выполняться в цехе, на сборочной позиции или на стапеле. При распределенной рабочей зоне важны длина вакуумного шланга, возможность перемещения установки и набор рамок для плоских, угловых и криволинейных соединений.
Как геометрия корпуса влияет на выбор рамки
Плоские участки наружной обшивки и настилов проверяют линейными плоскими рамками. В переходных зонах требуется учитывать радиус кривизны. Для угловых соединений переборок, ребер и примыканий используют рамки соответствующего профиля.
- длина контролируемого участка за одну установку;
- продольная или поперечная кривизна листа;
- тип соединения — стыковое, угловое или нахлесточное;
- ширина свободной поверхности для уплотнения;
- наличие усилений, набора и других препятствий;
- направление перестановки и требуемое перекрытие участков.
Организация пузырьково-вакуумного контроля
Поверхность шва и дорожки под уплотнение очищают до состояния, при котором камера устойчиво удерживает разрежение. На соединение равномерно наносят индикатор, устанавливают рамку и подключают ее к источнику вакуума через блок управления.
После достижения заданного режима оператор наблюдает за соединением в течение времени, установленного инструкцией. Устойчивая развивающаяся цепочка пузырей указывает на возможный сквозной канал. Место маркируют, результат регистрируют, а рамку переставляют с перекрытием предыдущей зоны.
Что влияет на достоверность
Неровность сварного валика, брызги металла, грунт, влага и загрязнение способны нарушить прилегание уплотнения. Потеря вакуума по периметру камеры не должна ошибочно приниматься за дефект соединения — сначала проверяют герметичность самой установки рамки.
Температура, состав индикатора, освещенность и время наблюдения должны соответствовать принятой технологии. Вакуумная рамка является инструментом метода, а решение о приемке принимает аттестованный персонал по нормативной документации конкретного проекта.
Вопросы и ответы
Какие швы корпуса можно контролировать вакуумной рамкой?
Доступные с одной стороны стыковые и угловые соединения, для которых проектом требуется контроль герметичности. Форма рамки должна соответствовать геометрии участка.
Подходит ли плоская рамка для скулового участка?
Только если локальная кривизна допускает равномерное прилегание уплотнения. Для выраженной кривизны используют специальную рамку, изготовленную по радиусу или шаблону.
Можно ли проводить контроль после окраски?
Это зависит от технологии и требований проекта, но производственно удобнее контролировать подготовленный металл до нанесения покрытия, которое может скрыть канал или ухудшить прилегание.
Как подобрать длину рамки?
Учитывают доступную прямолинейную зону, кривизну, массу рамки, удобство прижатия и требуемую производительность. Более длинная камера не всегда дает более быстрый контроль.
Открытые источники и пояснения
Отраслевой контекст проверен по открытым официальным материалам. Сведения о поставках и сценариях применения предоставлены ООО «ТЕХ НК»; закрытые технические данные не публикуются.
