Практика применения · Теплообменники

Контроль герметичности соединений труб с трубной решёткой

Практический материал для инженеров, служб качества и специалистов НК

Как проверить сварные швы плотного трубного пучка, если между трубами не помещается обычная уплотнительная манжета: реальная двухсторонняя оснастка, принцип контроля и пределы метода.

Зона по схеме 18 швов
Оснастка 2 стороны
Метод Пузырьковый
Две части вакуумной рамки для контроля сварных соединений труб теплообменника
Фотомонтаж на основе предоставленной фотографии изготовленных рамок. Изделия показаны на столе; это не фотография испытания теплообменника.

Опубликовано 29.09.2026 · 17 минут

Коротко о задаче

Кожухотрубчатый теплообменник передаёт тепло между двумя средами через стенки труб: одна среда движется внутри труб, другая — в межтрубном пространстве кожуха. Трубные решётки удерживают концы труб, а герметичность соединений препятствует непредусмотренному смешению сред. Соединение трубы с решёткой может включать сварку, развальцовку или их сочетание. В этой статье рассматривается локальный контроль герметичности сварных соединений, а не оценка тепловой эффективности аппарата.

Продольный разрез кожухотрубчатого теплообменника в промышленном помещении
Рис. 1. Кожухотрубчатый теплообменник в продольном разрезе: кожух, трубный пучок, поперечные перегородки и трубная решётка. Визуализация по предоставленному изображению, не фотография реального аппарата.

При плотном расположении труб задача усложняется геометрией. Эластомерному уплотнению обычной вакуумной рамки нужно место для прилегания; в узком промежутке между соседними трубами оно может деформироваться при прижатии и мешать герметизации либо обзору шва. Для описанного здесь случая была разработана оснастка, которая изолирует группу труб по внешнему контуру и оставляет центральные соединения доступными для пузырькового наблюдения.

Материал объединяет открытые нормативные источники, предоставленное описание задачи, фотографию изготовленных рамок и чертёж варианта «18/38». Он не является протоколом испытаний: рабочее разрежение, выдержка, состав индикатора, критерии приёмки и фактические результаты нам не предоставлены.

Конструкция по данным изготовителя

Двухсторонняя рамка для плотного трубного пучка

На предоставленном чертеже рамка обозначена как «Пучковая 18/38 Универсальная». Внутри зоны наблюдения показаны 18 швов; по периферии размещён уплотняющий контур, взаимодействующий с окружающей группой труб. Такое решение переносит линию герметизации от тесного пространства между каждым контролируемым швом к внешней границе участка.

Фотография показывает две изготовленные части оснастки: часть с прозрачным окном, вакуумметром и арматурой и ответную часть с выступающими круглыми элементами уплотнения. По описанию заказчика они применяются одновременно с обеих сторон трубного пучка. Чертёж поясняет взаимное расположение «крышки» и «дна», но не содержит данных о конкретном режиме и результатах контроля.

Обозначение «18/38» характеризует этот вариант конструкции. Его нельзя переносить на другой теплообменник как универсальное число проверяемых швов: диаметр труб, их шаг, рисунок, крайние ряды и доступ с обеих сторон меняют конфигурацию оснастки.

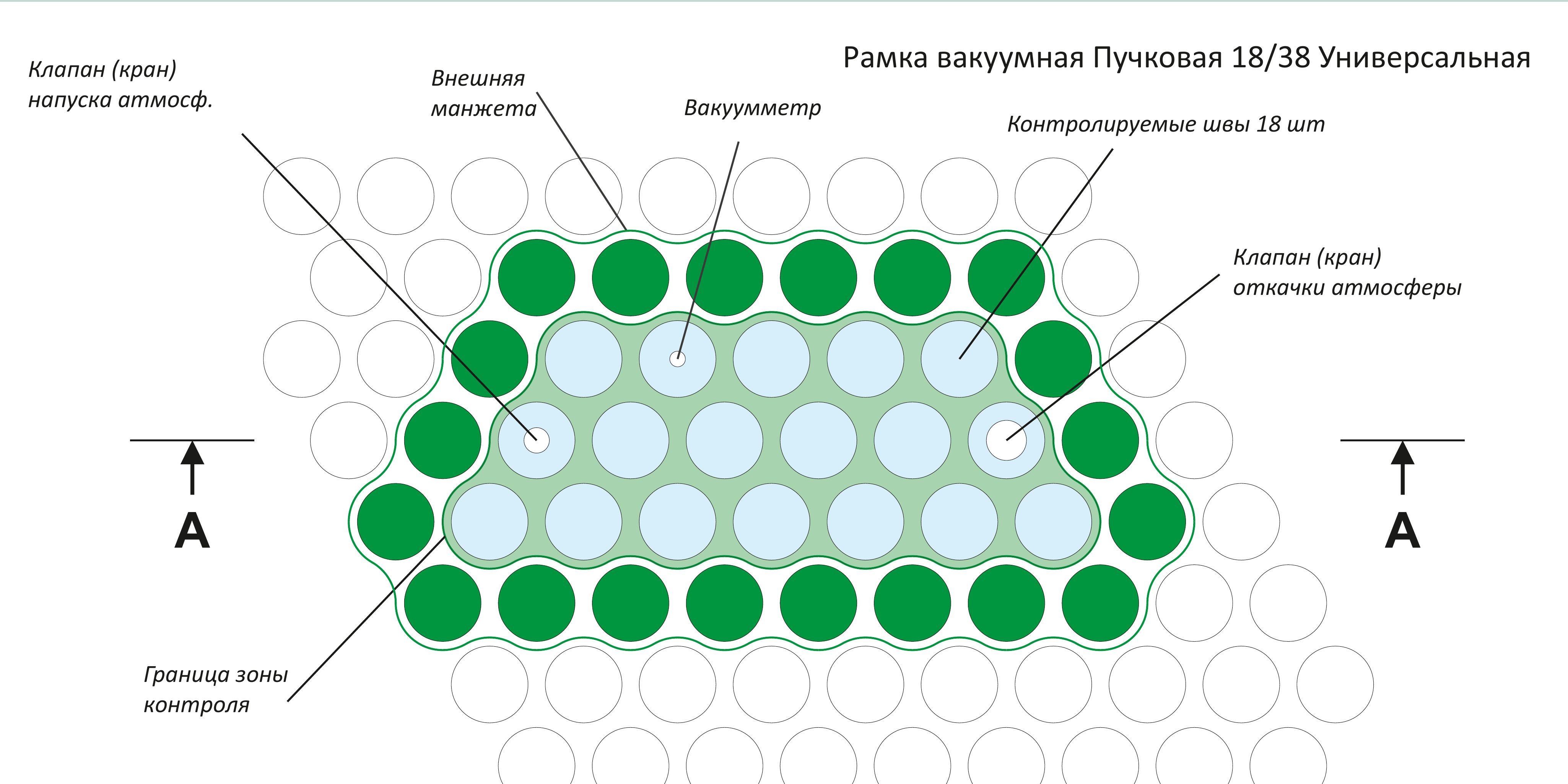

Фрагмент схемы рамки 18/38: внутренняя зона контроля и окружающие трубки
Рис. 2. Фрагмент предоставленного чертежа. Показана компоновка одного варианта рамки, а не результат испытания.

Где находится контролируемое соединение

Трубная решётка фиксирует концы труб и отделяет пространство внутри труб от пространства кожуха. В зависимости от конструкции теплообменника и его назначения соединение трубы с решёткой должно выполнять предусмотренные проектом функции прочности и/или герметичности. Поэтому сначала следует установить по документации, какой именно шов требуется проверять и с какой стороны к нему можно подойти.

Сварное соединение у торца трубы выглядит как небольшой кольцевой участок на фоне множества однотипных отверстий. При визуальном осмотре можно оценить доступные поверхностные признаки, но внешний вид не доказывает отсутствие сквозного канала. Местный контроль герметичности решает другую задачу: обнаруживает прохождение газа через путь, который выходит в покрытую индикатором зону.

Источники: [1] [7] [6]

Трубный пучок с открытой трубной решёткой перед установкой в кожух
Рис. 3. Визуализация трубного пучка: торцы труб и трубная решётка видны со стороны камеры аппарата. Не фотография изделия RUNDT.
Реалистичный разрез сварного соединения трубы с трубной решёткой
Рис. 4. Разрез поясняет положение кольцевого сварного соединения. Выступание трубы и профиль шва условны; фактическую геометрию определяет чертёж изделия.

Почему плотный шаг труб мешает обычной манжете

У обычной локальной камеры уплотнительная манжета прилегает к свободной поверхности вокруг проверяемого участка. Между близко расположенными торцами труб такой полосы может не оказаться. Если попытаться провести мягкий профиль через слишком узкий промежуток, при прижатии он расширится в стороны. Это способно оставить неплотность, перекрыть часть шва или сделать установку нестабильной.

Манжета описанной рамки изготовлена из полиуретана. Её рабочая форма зависит не только от материала, но и от твёрдости, сечения, усилия прижатия, шага труб и профиля швов. Марка и механические характеристики полиуретана не предоставлены, поэтому рисунок деформации служит только объяснением геометрической задачи, а не расчётом уплотнения.

Уплотнительный профиль над тесно расположенными торцами труб
Рис. 5. Визуализация недостаточного места между торцами: профиль показан над зазором, а не установленным уплотнением. Размеры условны.
Схема изменения формы эластомерного уплотнения при прижатии
Рис. 6. Иллюстрация возможной деформации, а не расчёт свойств материала конкретной рамки.

Что показывает чертёж двухсторонней оснастки

На плане виден волнообразный внешний контур: его форма следует расположению труб и оставляет внутри группу швов для контроля. На разрезе А–А показаны две рабочие части, обозначенные «крышка» и «дно». Прозрачные элементы обеспечивают обзор, а клапаны служат для откачки и сообщения камеры с атмосферой. Вакуумметр позволяет контролировать состояние разрежения в пределах принятой технологической процедуры.

Важное отличие от привычной прямоугольной рамки состоит не в декоративной форме, а в том, где именно проходит уплотнение. Проектировщик должен обеспечить непрерывный контур и удобный доступ к каждому проверяемому шву. Из рисунка нельзя вывести допустимое разрежение, скорость откачки или время наблюдения: эти параметры назначаются и подтверждаются отдельно.

По описанию изготовителя выступы уплотнения входят в окружающие трубки и заглушают их, формируя границу камеры. Центральные трубки остаются открытыми и сообщают камеры двух частей рамки. Периферийные соединения, скрытые уплотнением при этой установке, не считаются проконтролированными: их включают в последующие положения оснастки.

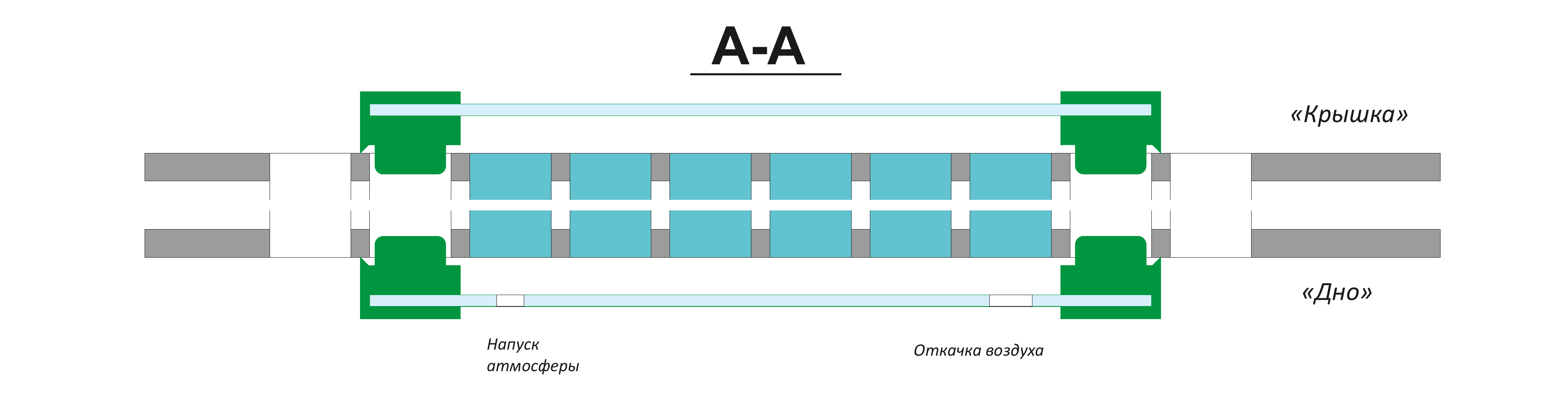

Фрагмент разреза А–А исходной схемы двух частей рамки
Рис. 7. Фрагмент предоставленного чертежа. Подписи «крышка» и «дно» сохранены из источника.
Разрез двух частей рамки с открытыми центральными трубками и заглушёнными крайними трубками
Рис. 8. Пространственная иллюстрация: центральные трубки открыты, в крайние входят выступы уплотнения. Осевые размеры и число труб условны; для геометрии оснастки используется исходный разрез А–А.
Художественная визуализация рамок на условном трубном пучке
Рис. 9. Художественная реконструкция для пространственного представления. Это не фотография испытания и не точная модель конкретного теплообменника; геометрия и число труб условны.
Крупный план локальной рамки на условной трубной решётке
Рис. 10. Дополнительный ракурс локальной зоны контроля. Иллюстративная компоновка, не подтверждение установки рамки на конкретном аппарате.

Как появляется пузырьковая индикация

Пенообразующий индикатор (ППИ) наносят на контролируемые сварные швы. После установки двух частей рамки откачивают воздух из сообщающихся через открытые центральные трубки камер. Газ может поступать через негерметичное соединение со стороны межтрубного пространства в камеру с меньшим давлением и образовывать пузырёк в ППИ на шве. Для такого наблюдения необходимы доступный газовый путь и предусмотренный процедурой перепад давления; сама установка рамки их не гарантирует.

Это способ локализовать возможную течь, а не определить её количественную величину. В частности, ASTM E515 прямо разграничивает обнаружение места течи пузырьковым методом и измерение расхода утечки. По одной фотографии пузыря нельзя присвоить соединению класс герметичности или рассчитать расход: для этого нужны другая измерительная методика и заданные условия.

Источники: [9] [10]

Разрез условного соединения с пузырьковой индикацией на сварном шве
Рис. 11. Визуализация одного соединения: пузырьки формируются в индикаторе у выхода газового пути на шве. Канал, окраска и размеры пузырьков условно усилены для наглядности; это не результат испытания и не разрез всей двухсторонней оснастки.

Подготовка и одновременная установка с двух сторон

Перед испытанием по утверждённой технологической документации устанавливают границы участка, проверяют доступ к обоим концам труб, состояние поверхности и пригодность индикатора. Уплотняемые поверхности должны позволять получить устойчивый контакт; загрязнение, следы предыдущей пены и препятствия около труб могут мешать установке и наблюдению. Конкретные требования к очистке задаёт процедура и совместимость с материалом изделия.

Затем наносят индикатор на предусмотренные швы, располагают обе части оснастки по выбранной группе труб, подключают откачку и контролируют состояние камеры. По описанию данного случая наблюдение ведётся одновременно с обеих сторон. Это не означает, что любой теплообменник можно испытывать в той же последовательности: доступ, направление возможного потока и необходимость контроля второй стороны определяют по конструкции аппарата и инструкции заказчика.

При подготовке проверяют исправность откачки, пригодность и состояние вакуумметра, чистоту прозрачных окон и устойчивость уплотнения. Процедура должна задавать способ проверки работоспособности системы обнаружения, освещение и доступность наблюдения всех покрытых ППИ швов. Разрежение не повышают произвольно: прочность окна, корпуса и уплотнения должна быть обеспечена для назначенного режима. Перед снятием рамки камеру сообщают с атмосферой.

Рабочий перепад давления, время выдержки и признаки приемлемого результата здесь намеренно не приводятся. Без протокола и технологической карты любые численные значения были бы догадкой.

Наблюдение и оценка индикации на сварном шве

ППИ нанесён на швы, поэтому наблюдают именно покрытые им сварные соединения. Важны появление и развитие пузырька либо повторное образование пузырьков из одного места при предусмотренных условиях контроля. Пузырьки, оставшиеся после нанесения состава, сами по себе не подтверждают течь. Место индикации фиксируют с привязкой к конкретной трубе и стороне трубной решётки.

Подсос воздуха через уплотнение — неисправность или неплотность контрольной оснастки, а не индикация дефекта сварного шва. На сухой манжете, не покрытой ППИ, пузырьковой индикации не наблюдают. При неустойчивом разрежении устраняют причину неплотности, проверяют условия контроля и выполняют повтор по процедуре. Устойчивое показание вакуумметра само по себе не заменяет проверку работоспособности метода обнаружения; результат вне назначенного режима нельзя автоматически принимать.

Отсутствие пузырьков означает только отсутствие наблюдаемой индикации в условиях выполненного контроля. После развальцовки или при перекрытом загрязнением газовом пути негерметичность самого шва может не проявиться. Стадию проверки и влияние дополнительных уплотняющих операций определяют заранее, а соответствие результата критериям приёмки оценивают по документации изделия.

Источники: [10]

Как покрыть контролем всю трубную решётку

Одна установка рамки охватывает только ограниченную группу швов. Для большой решётки заранее составляют карту последовательных положений оснастки: какие соединения попадают в прозрачную зону при каждом положении, какие оказываются под уплотнением и где нужен перекрывающий проход. Особенно внимательно рассматривают крайние ряды, зоны у перегородок и участки с изменением рисунка труб.

Формулировка «100% контроль» допустима лишь тогда, когда план покрывает все требуемые соединения и выполнение подтверждено записями. Компоновка 18/38 сама по себе такого охвата не доказывает. В отдельных местах может потребоваться рамка с иным контуром либо другой согласованный метод.

Условная карта двух последовательных установок рамки на трубной решётке
Рис. 12. Схема перекрытия зон. Она не представляет план контроля конкретного теплообменника.

Почему форму рамки разрабатывают для конкретного пучка

Даже у аппаратов одного назначения различаются наружный диаметр и шаг труб, шахматное или коридорное расположение, сварной профиль у торца и расстояние до края решётки. Эти параметры меняют линию возможного контакта. Контур, рассчитанный под одну раскладку, на другой способен оставить незакрытый канал или перекрыть требуемые швы.

Для проектирования нужны обезличенный фрагмент чертежа или модель решётки, диаметры и шаги труб, высота их выступания, расположение препятствий, перечень контролируемых соединений и доступ с обеих сторон. По этим данным выбирают одну рамку или набор конфигураций и составляют карту перестановок. Примеры двух разных трубных решёток, предоставленные для подготовки материала, подтверждают разнообразие геометрии, но не являются чертежами именно этой оснастки.

Три варианта расположения открытых труб в трубной решётке: прямые, шахматные и диагональные ряды
Рис. 13. Варианты расположения труб: A — прямые ряды, B — шахматная раскладка, C — диагональные ряды. Иллюстративная реконструкция, не фотография конкретного изделия; рамки и уплотнения не показаны.

Два примера трубных полей: почему оснастку нельзя копировать

Для подготовки материала были предоставлены два чертежа трубных решёток с существенно разной геометрией. На фрагменте первого видна часть круглого поля с большим числом тесно расположенных отверстий и секторной структурой. На втором — прямоугольная раскладка более крупных отверстий, разбитая на участки конструктивными линиями. Уже на уровне рисунка видно, что линия контакта, пригодная в одном поле, не повторит без изменений границы другого.

Эти изображения используются только как примеры геометрических ограничений. Они не показывают установленную рамку 18/38, не свидетельствуют о пузырьковом испытании данных изделий и не позволяют выводить фактический размер контактной поверхности без полного конструкторского анализа. При разработке оснастки инженер работает с актуальным чертежом конкретной решётки, а не масштабирует готовую фотографию рамки.

В статье опубликованы только фрагменты полей отверстий без штампов, обозначений проекта и сведений о заказчике. Это позволяет пояснить различие компоновок, не выдавая эти чертежи за документацию к описанному контрольному случаю.

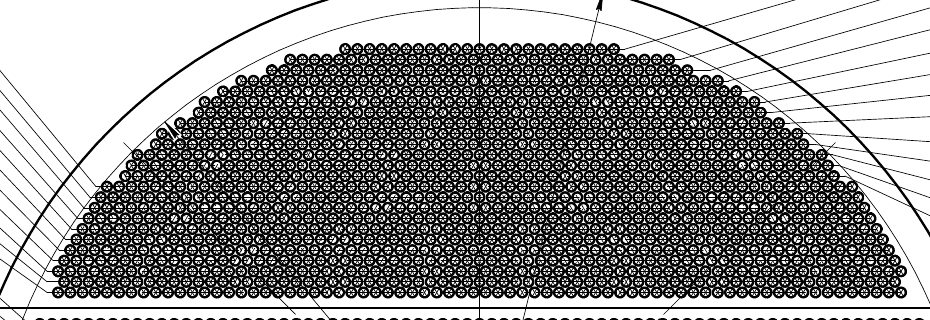

Обезличенный фрагмент круглого поля отверстий трубной решётки
Рис. 14. Фрагмент первого предоставленного чертежа: только геометрия отверстий.

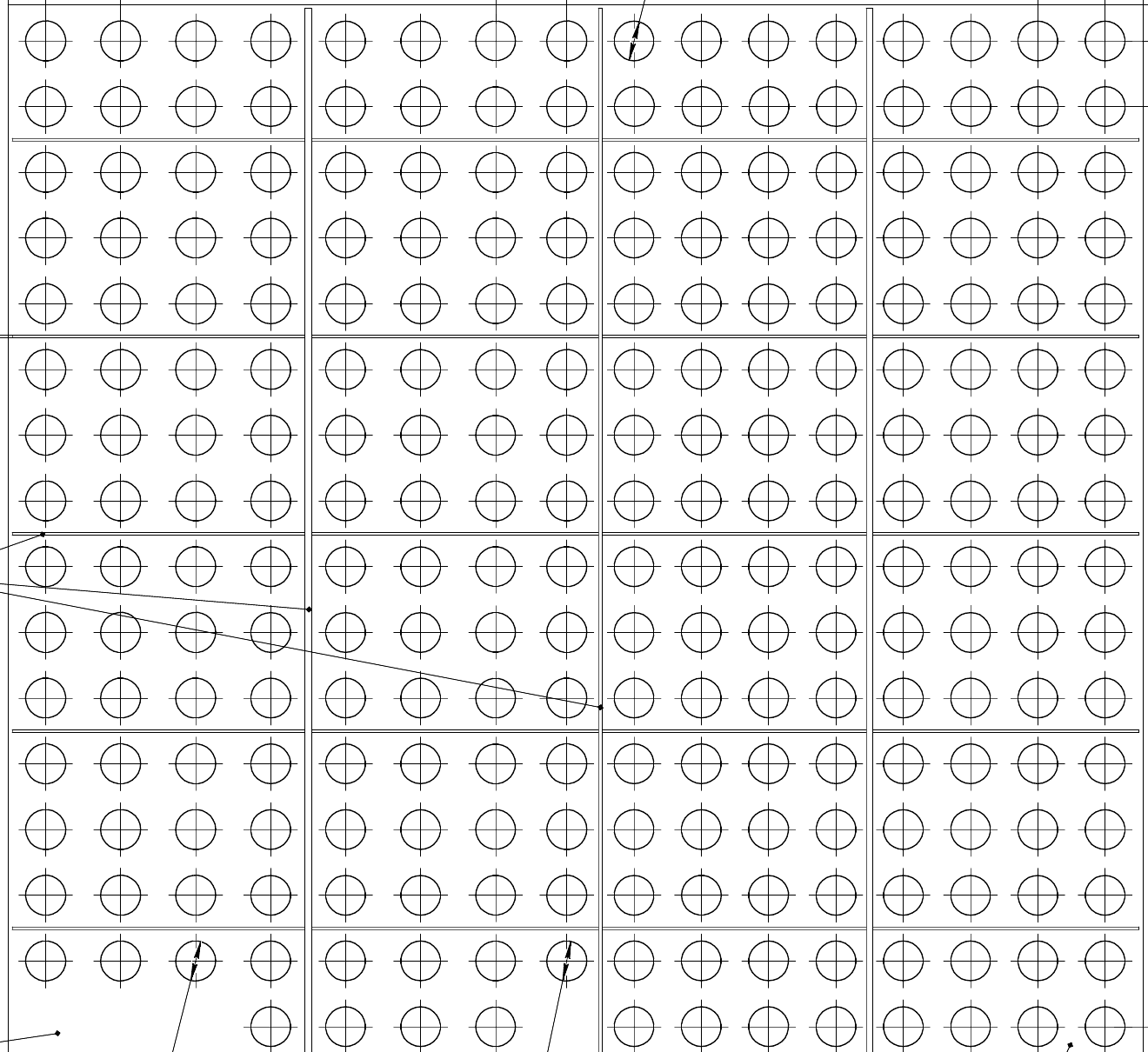

Обезличенный фрагмент прямоугольного поля отверстий другой трубной решётки
Рис. 15. Фрагмент второго предоставленного чертежа: иной рисунок трубного поля.

Какие исходные данные определяют конструкцию рамки

Для новой оснастки недостаточно знать только наружный диаметр трубы. На фрагменте решётки должны быть видны шаг и способ раскладки, габариты доступного участка, выступание торцов, профиль сварного соединения и границы, где уплотнение может безопасно прижиматься. Отдельно отмечают крепёж, перемычки, патрубки и элементы, мешающие подвести рамку или подключить шланг. Если разные части решётки имеют разный рисунок, исходные данные нужны по каждой такой зоне.

Также требуется определить, какие соединения подлежат контролю по проекту и на какой стадии производства он проводится. Геометрия до окончательной сборки и после установки соседних деталей может различаться по доступу. При двухсторонней работе проверяют, возможно ли совместить положения частей оснастки и наблюдать нужные швы без пересечения с опорами или оснасткой сборки. Это вопрос компоновки, а не только контура эластомера.

Результатом проектирования становятся не просто габариты рамки, а связка из её контактного контура, прозрачной зоны, положения арматуры и карты перестановок. До применения на изделии работоспособность конфигурации и методики должна быть проверена в объёме, установленном ответственным предприятием. Ни фотография прототипа, ни совпадение с одним фрагментом чертежа не заменяют такой проверки.

Что должно быть закреплено в процедуре и протоколе

В технологической инструкции для конкретного изделия определяют применимость метода, подготовку поверхности, тип индикатора, способ установки рамки, контроль герметичности её собственного уплотнения, рабочий перепад давления, длительность наблюдения и действия при индикации. Параметры должны быть совместимы с конструкцией и материалами теплообменника. В этой статье нет их численных значений, поскольку соответствующая инструкция не предоставлена.

Оператору нужна воспроизводимая идентификация места: номер ряда и трубы, координата на схеме или иной принятый обозначитель. Запись связывает каждое положение рамки с охваченными швами, стороной решётки, перепадом давления, временем наблюдения, индикатором и результатом. Нарушение режима из-за неплотности оснастки отмечают отдельно от индикации на сварном соединении. Перестановка без карты и отметок повышает риск пропуска участка.

Критерий приёмки устанавливается конструкторской, технологической или договорной документацией; он не выводится из самого факта появления либо отсутствия пузыря на учебной иллюстрации. При необходимости предприятие предусматривает повторный контроль после устранения дефекта и отдельную запись о нём. Такой подход позволяет сопоставить конкретное наблюдение с конкретным швом и выполненной операцией.

Источники: [2] [3]

Чем этот контроль отличается от других проверок

Визуальный и измерительный контроль позволяет оценить доступную форму и поверхность шва; пузырьково-вакуумный контроль отвечает на вопрос о возможном сквозном пути при заданных условиях испытания. Это разные признаки качества. Ультразвуковой, радиографический и другие методы могут быть назначены для внутренних несплошностей или иных задач, но их применение зависит от конструкции соединения и требований проекта.

Испытание аппарата давлением рассматривает изделие или его отдельную полость как систему и проводится по своей программе. Локальная рамка не превращает результат на ограниченной группе швов в заключение обо всём теплообменнике. Количественные методы течеискания, если нужен заданный расход утечки, также имеют собственную аппаратуру и критерии. Выбор комбинации методов делают исходя из риска, технических требований и доступности зоны контроля.

Поэтому корректная формулировка результата здесь — обнаружение либо отсутствие наблюдаемой пузырьковой индикации на конкретном участке в условиях утверждённой процедуры. Заявление «теплообменник полностью герметичен» требует иного объёма доказательств.

Источники: [3] [10]

Как корректно применять нормативные ссылки

Для российского проекта общие требования к испытаниям на герметичность и выбор метода рассматривают в контексте ГОСТ 24054-80 и ГОСТ Р 51780-2001; терминологию следует сверять с ГОСТ Р 59286-2020. ГОСТ Р ИСО 15614-8-2026 относится к аттестации процедуры сварки труб с трубной доской, а не устанавливает сам по себе режим этой вакуумной рамки. ГОСТ 31842-2012 касается кожухотрубчатых теплообменников в обозначенной нефтегазовой области применения: его нельзя объявлять обязательным для любого аппарата.

Для международного читателя EN 1593 и ASTM E515 полезны как источники по пузырьковому обнаружению течей. ISO 15614-8 относится к сварочной процедуре, ISO 16812:2019 — к определённым видам кожухотрубчатого оборудования для нефтяной, нефтехимической и газовой промышленности. Европейская директива PED и правила Турции о работе с оборудованием под давлением оцениваются по категории и области применения самого оборудования; они не означают автоматического одобрения индивидуально изготовленной рамки.

В конкретном заказе определяющими остаются применимая конструкторская и технологическая документация, программа контроля, условия приёмки и требования заказчика. Статья разъясняет метод и инженерную задачу, но не заменяет их.

Источники: [2] [3] [4] [6] [5] [9] [10] [7] [8] [11] [12]

Границы доказанного в этом примере

Предоставленные фото и чертёж подтверждают существование оснастки и её конструктивную идею. Они не подтверждают фактическую чувствительность, воспроизводимость, процент выявления дефектов, результаты приёмки конкретного теплообменника или соответствие всей установки определённой категории оборудования под давлением. Поэтому в статье нет чисел разрежения, времени выдержки и заявлений о выявленных дефектах.

Пузырьковый контроль направлен на поиск сквозного пути в доступной зоне. Он не заменяет контроль внутренних несплошностей, оценку прочности сварного соединения или предусмотренные проектом испытания аппарата целиком. Состав взаимодополняющих операций устанавливают по назначению изделия и действующей документации.

Вывод: оснастку нужно подбирать под геометрию

Случай с плотным трубным пучком показывает практический принцип: когда между трубами невозможно надёжно разместить обычное уплотнение, рабочую зону можно сформировать по окружающим трубам и наблюдать группу швов через прозрачное окно. Двухсторонняя конструкция решает задачу доступа в описанной компоновке, но её работоспособность для нового аппарата проверяют отдельно.

Расположение, диаметр и шаг труб у теплообменников различаются. RUNDT готова спроектировать необходимую конфигурацию рамки под конкретные нужды заказчика — по чертежу или модели трубной решётки, перечню контролируемых швов и условиям доступа. При необходимости проектируется несколько взаимодополняющих рамок, чтобы охватить разные участки пучка.

Вопросы и ответы

Сколько швов проверяет рамка за одну установку?

На предоставленной схеме варианта 18/38 внутри зоны показаны 18 швов. Для другого рисунка труб число зависит от конструкции рамки и карты покрытия; это не универсальная производительность.

Можно ли одной рамкой проверить всю трубную решётку?

Не всегда. Крайние ряды, иной шаг или препятствия могут требовать другой формы рамки. Полноту охвата подтверждают картой положений и записями контроля.

Определяет ли пузырёк величину течи?

Нет. Пузырьковая индикация помогает локализовать возможный сквозной путь. Количественное измерение расхода утечки требует отдельной методики и заданных условий.

Какие данные нужны, чтобы спроектировать рамку?

Нужны геометрия и шаг труб, размеры швов и свободных зон, доступ с обеих сторон, препятствия, перечень требуемых зон и требования технологической документации. Закрытые обозначения можно убрать из чертежа перед отправкой.

Открытые источники и пояснения

Технический контекст проверен по открытым первичным источникам. Сведения об оснастке приведены по предоставленным фотографии, чертежу и описанию изготовителя; отсутствующие режимы и результаты испытаний не домысливаются.
